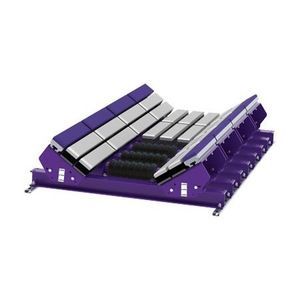

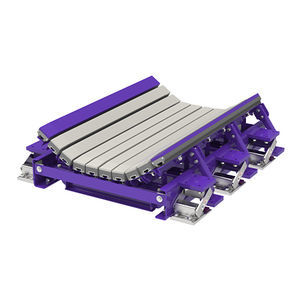

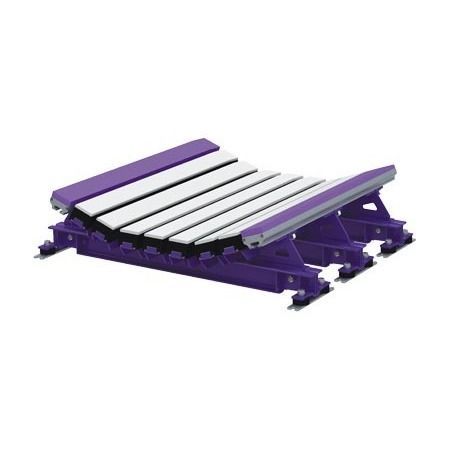

Mesa de impacto para estação de carregamento de esteira transportadora DRX™ 750

As camas de impacto DRX™ 750 são camas de impacto robustas para transportadores, projetadas para oferecer proteção máxima da correia na zona de carga. O sistema integra Velocity Reduction Technology™ e componentes resistentes para absorver a energia de impacto e simplificar a manutenção.

Características e benefícios

• Sistema completo concebido para proteção superior da correia na área de carregamento
• Velocity Reduction Technology™ exclusiva, incluindo Impact Bar Supports e Isolation Mounts, fornece dois níveis de redução da força de impacto
• Manutenção simples com Slide-Out Service
• Ângulos de calha: 20° e 35° (outros ângulos disponíveis sob cotação)
• Comprimentos de cama disponíveis: 4' (1200 mm) e 5' (1500 mm)

Instalação

• Recomenda-se a Impact Bed Handy Wrench para manutenção e instalação (ver Ferramentas de Instalação)

Requisitos de calços (resumo das tabelas)

• Para roletes CEMA C ou D (5" / 125 mm e 6" / 150 mm):
  • 24"–36" (600–900 mm): roletes 5" — usar (1) kit de calços e elevar o rolete 0,5" (13 mm); roletes 6" — nenhum kit necessário
  • 42"–72" (1050–1800 mm): roletes 5" — nenhum kit necessário; roletes 6" — usar (1) SHIM-KITL e elevar a cama 0,5" (13 mm)
• Para roletes CEMA E (6" / 150 mm e 7" / 175 mm):
  • 36"–60" (900–1500 mm): roletes 6" — usar (3) SHIM-KITL e elevar a cama 1,5" (38 mm); roletes 7" — usar (4) SHIM-KITL e elevar a cama 2" (50 mm)
  • 72" (1800 mm): roletes 6" — usar (4) SHIM-KITL e elevar a cama 2" (50 mm); roletes 7" — usar (5) SHIM-KITL e elevar a cama 2,5" (64 mm)

Especificações técnicas

• Modelo: DRX™ 750
• Fabricante: Flexco
• Velocidade máxima da correia: 1000 fpm (5 m/sec)
• Classificação de temperatura máxima: -40°F a 180°F (-40°C a 82°C)
• Material da barra de impacto: polietileno UHMW, almofada de borracha e extrusão de alumínio
• Energia de impacto / classificação: DRX750 — 200 a 750 lb-ft (≈25–100 kg·m)
• Larguras de correia disponíveis: 24" a 72" (600 a 1800 mm)
• Comprimentos de cama: 4' (1,2 m) e 5' (1,5 m)
• Ângulos de calha: 20° e 35° (outros ângulos disponíveis sob cotação)
• Exemplos de capacidade (ton/hr): aproximadamente 8.100 a 19.000 ton/hr dependendo da largura da correia e do comprimento da cama (varia por variante)
• Manutenção: Slide-Out Service para acesso facilitado; ferramenta de instalação compatível: Impact Bed Handy Wrench
• Peças de reposição & acessórios disponíveis: Impact Bar Bolt Kit, Impact Bar Supports, Isolation Mount Kit, Impact Bars (variantes UHMW), Shim Kits, Slider Bars, Handy Wrench, etc.
