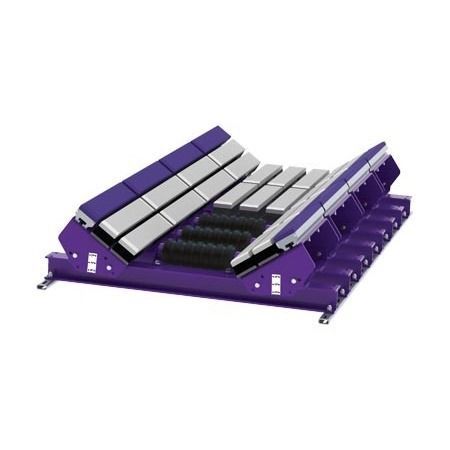

Mesa de impacto para estação de carregamento de esteira transportadora MIB24-2H

Visão geral

Os leitos de impacto modulares são projetados para fornecer capacidade máxima e contenção total dentro e ao redor da zona de carga. A pegada modular de 2' (600 mm) permite configurar seções de barras de alto impacto e seções deslizantes de menor impacto para otimizar o desempenho na zona de carga.

Características e benefícios

• Manutenção rápida e fácil com calha deslizante e remoção da seção central
• Todas as barras são chanfradas para operar com correias reversíveis
• Combine perfeitamente seções deslizantes e leitos de impacto para desempenho otimizado em diferentes pontos de carga
• Construção: CEMA D
• Opções de ângulo de calha ajustáveis: 20°, 35°, 45°
• Seções modulares de 2' (600 mm) para design flexível da zona de impacto

Instalação

• Conjuntos de roletes (idlers) ajustáveis estão disponíveis e projetados para colocação entre vários leitos para manter o alinhamento e facilitar a manutenção

Especificações técnicas

• Velocidade máxima da correia: 1000 fpm (5 m/sec)
• Faixa de temperatura máxima: -40°F a 180°F (-40°C a 82°C)
• Pegada seccional: seções de 2' (600 mm)
• Construção: CEMA D
• Ângulo de calha ajustável: 20°, 35°, 45°
• Material da barra deslizante: UHMW polietileno 1" (25 mm) e extrusão de alumínio
• Material da barra de impacto: UHMW polietileno 1" (25 mm), almofada de borracha e base de aço
• Energia de impacto (por estilo):
  • MSB (slider): até 200 lb-ft (até 25 kg-m)
  • MIB (impact): até 1500 lb-ft (até 200 kg-m)
• Disponível para larguras de correia: 24" a 72" (600 a 1800 mm)
• Requisitos de calços (por tamanho do leito de impacto e tipo de idler):
  • Idlers CEMA C ou D (5" / 125 mm):
    • 24"–36" (600–900 mm): usar (1) kit de calços; calçar o idler 0.5" (13 mm)
    • 42"–72" (1050–1800 mm): sem calços
  • Idlers CEMA C ou D (6" / 150 mm):
    • 24"–36" (600–900 mm): sem calços
    • 42"–72" (1050–1800 mm): usar (1) kit de calços; calçar o leito 0.5" (13 mm)
  • Idlers CEMA E (6" / 150 mm e 7" / 175 mm):
    • 36"–60" (900–1500 mm): usar (3) kits de calços; calçar o leito 1.5" (38 mm) para idlers de 6"; usar (4) kits de calços; calçar o leito 2" (50 mm) para idlers de 7"
    • 72" (1800 mm): usar (4) kits de calços; calçar o leito 2" (50 mm) para idlers de 6"; usar (5) kits de calços; calçar o leito 2.5" (64 mm) para idlers de 7"
