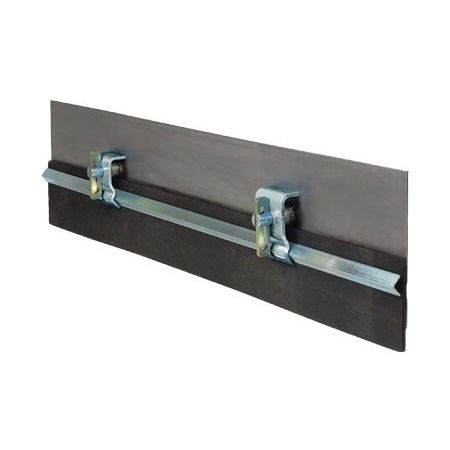

Abraçadeira de fixação RMC1 series

O Grampo de saia RMC1 fixa a placa de saia e a borracha de saia nas zonas de carga do transportador para reduzir derramamentos de material, limpeza e tempo de inatividade do transportador.

Características e benefícios

• Instalação simples com poucas peças e instruções passo a passo
• Acesso de serviço seguro pelo lado do transportador para instalação e manutenção
• Ajuste rápido usando cunhas de bloqueio nos pinos do grampo
• Pino antivibração para manter o pino travado durante a operação
• Modelo LS (Limited Space) disponível para espaços restritos e equipamentos portáteis
• Opção Pick-A-Length (PAL) PAK para requisitos especiais ou de comprimento maior
• PAL PAK para parafusar disponível quando a soldagem não é uma opção

Instalação

• Placa de saia e borracha não incluídas
• Um Grampo de saia inclui duas placas de fixação (Standard ou LS), dois pinos de fixação e uma barra de fixação de 4' (1,2 m)
• O Pick-A-Length (PAL) PAK contém 2 placas e 2 pinos — o cliente fornece a barra de fixação (1" x 1" x 1/8" ângulo) no comprimento necessário

PAL PAKs por comprimento do sistema

• Comprimento do sistema de skirting → PAL PAKs necessários
  • 1'-4' (0,3 m–1,2 m): 1
  • 5'-8' (1,5 m–2,4 m): 2
  • 9'-12' (2,8 m–3,8 m): 3
  • 13'-16' (4,0 m–4,9 m): 4
  • 17'-20' (5,2 m–6,1 m): 5

Características técnicas / especificações

• Tamanho do módulo: 4' (1200 mm)
• Faixa de espessura da borracha de saia: 5/16" a 3/4" (8 a 19 mm)
• Altura total: Standard 7" (180 mm); LS 4,5" (115 mm)
• Distância pino — barra de fixação: Standard 4" (100 mm); LS 2,5" (65 mm)
• Incluído com um Grampo de saia padrão: 2 placas de fixação (Standard ou LS), 2 pinos, 1 barra de fixação (4' / 1,2 m)
• O PAL PAK contém 2 placas e 2 pinos; barra de fixação fornecida pelo cliente (1" x 1" x 1/8" ângulo) no comprimento requerido
