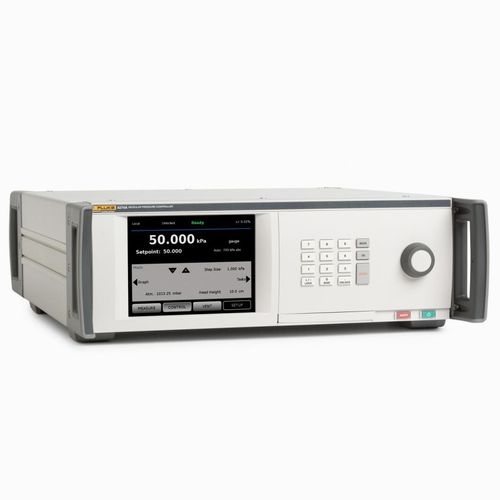

Calibrador de pressão 8 series

de precisãopneumático

Visão geral do produto

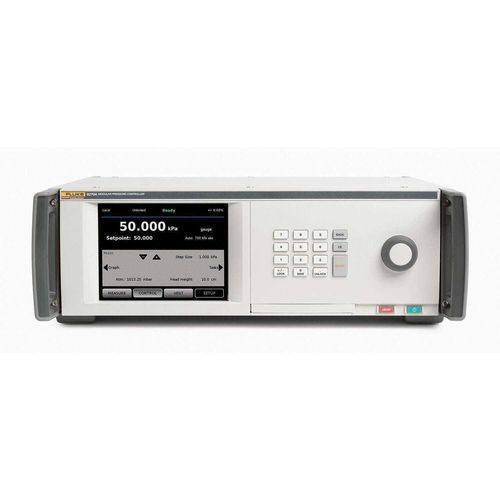

Os controladores/calibradores pneumáticos modulares 8270A e 8370A destinam-se à automatização da calibração e do controlo de sensores de pressão numa ampla carga de trabalho. Configuráveis com até cinco módulos de medição, cobrem do vácuo até 44 MPa (8270A) e da atmosfera até 107 MPa (8370A), com precisão de controlo dinâmico típica de 0,002% da faixa ativa.

Principais recursos

• Controlo pneumático automatizado para calibração de sensores, transmissores, manómetros e chaves de pressão.
• 8270A: vácuo até 44 MPa (6000 psi); faixas configuráveis desde 100 kPa (15 psi).
• 8370A: atmosfera até 107 MPa (15 000 psi); faixas configuráveis desde 700 kPa (100 psi).
• Design modular que suporta até cinco módulos simultâneos e três famílias de módulos para ajustar precisão e custo.
• Precisão de controlo típica: 0,002% da amplitude da faixa ou 0,01 kPa (o maior dos dois).

Modularidade e famílias de módulos
Os sistemas aceitam até cinco módulos de medição para combinar capacidades de alta, média e baixa pressão num único chassis. Três famílias de módulos oferecem opções de desempenho/custo: PM200 (valor), PM500 (intermédio), PM600 (alto desempenho com tecnologia Fluke Calibration Q‑RPT).

Resumo das famílias de módulos

• PM200: ~0,02% FS; sensor de silício robusto para controlo rápido; económico para transmissores de baixa precisão e manómetros.
• PM500: sensor de silício caracterizado e linearizado; incerteza de leitura ~0,01% de 50–100% para a maioria das faixas; muitas faixas até 20 MPa.
• PM600: transdutor de referência de quartzo Fluke Calibration Q‑RPT; incerteza de leitura ~0,01% de 30–100%; módulos absolutos com barómetro integrado.

Benefícios face a métodos tradicionais

• Projetados para substituir deadweight testers hidráulicos e comparadores manuais por uma solução pneumática limpa (sem contaminação por óleo).
• Estabilidade automatizada mais rápida e redução do tempo de operador nos fluxos de trabalho de produção e de laboratório.

Segurança e operação

• Projeto focado na segurança em operações de alta pressão: proteção contra sobrepressão, botão de abort no painel frontal e opção de válvula abort para ventilação dirigida.
• Módulos acessíveis pela frente para manutenção rápida e curto tempo de inatividade.

Aplicações e uso em produção

• Adequado para calibração em linha de produção, caracterização e P&D de sensores de pressão, desde sensores de baixo custo até sensores aeroespaciais.
• Tempos até ao ponto de ajuste rápidos (desde ~30 s em condições favoráveis) e controlo robusto adequado a ambientes de fabrico.

Automação e comunicações

• Interfaces remotas: RS‑232, GPIB, USB, Ethernet. Suporta SCPI e modos de emulação.
• O software COMPASS for Pressure permite automação completa de sequências de calibração para uma ou múltiplas UUT/DUT.

Tempos de estabilização representativos (por módulo e modo)
Colunas: Módulo / Dinâmico A (<44 MPa / >44 MPa) / Dinâmico B (<44 MPa / >44 MPa)
PM200/PM230: 30 s / 45 s / 60 s / 75 s
PM500: 35 s / -- / 60 s / --
PM600/PM630: 45 s / 60 s / 60 s / 75 s
Nota: pontos de ajuste muito baixos e configurações específicas podem exigir tempos adicionais.

Destaques de desempenho

• Turndown típico 100:1 (a pressão de alimentação não deve exceder 100× a faixa do módulo para cumprir as especificações).
• Precisão de controlo (dinâmico): 0,002% da faixa ou 0,01 kPa (o maior).
• Overshoot: Dinâmico A ≈ 0,08% FS ou 2 kPa; Dinâmico B ≈ 0,008% FS ou 2 kPa (o maior).

Capacidades e opções típicas

• Chassis: variantes de 2 baias e 5 baias; opções PCM/manifold e tipos de porta (BSP, NPT, SAE).
• Acessórios: CPS (prevenção de contaminação), kits booster de gás, estações de teste, pacotes de bomba de vácuo, kits de linhas e acessórios, kits de isolamento/abort, kits de calibração de módulo, caixas de transporte.

Especificações técnicas

• Alimentação: 100–240 V CA, 47–63 Hz. Fusível: T 2 A, 250 V. Potência máxima: 100 W.
• Temperatura de operação: 15 °C a 35 °C. Armazenamento: −20 °C a 70 °C.
• Humidade: operação <80% a 30 °C, <70% a 40 °C; armazenamento <95% sem condensação.
• Vibração: conforme MIL‑T‑28800E. Altitude operacional <3000 m. Proteção: IEC 60529 IP20. Segurança: IEC 61010‑1 CAT II.
• Peso (chassis): aprox. 13 kg ou 15 kg conforme configuração. Dimensões: H147 × W452 × D488 mm. Rack 3U‑19 in.
• Precisão e turndown: ver famílias de módulos (ex.: PM200 0,02% FS; PM500 0,01% leitura 50–100%; PM600 Q‑RPT 0,01% leitura 30–100%).
• Limites de porta, dispositivos de segurança e gases recomendados variam por chassis; gases recomendados: N2 seco, He, Ar ou ar limpo (N2 ≥99,5% recomendado).
