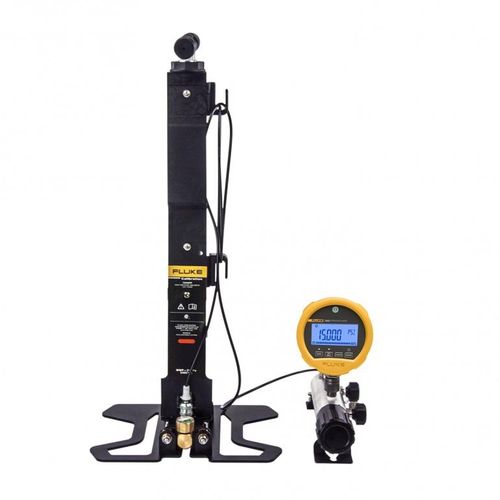

Calibrador de pressão 700HPPK

portátildigitalde precisão

Descrição
O kit de bomba para teste pneumático Fluke Calibration 700HPPK gera e ajusta pressões pneumáticas até 21 MPa (3000 psi) sem cilindros de gás externos. Fornece pressão a dispositivos sob teste (DUT) como transmissores, controladores e manômetros digitais ou analógicos. Projetado para uso em laboratório e campo, o kit é leve, portátil e estável sobre diferentes superfícies.

Principais recursos

• Gera e ajusta pressões pneumáticas até 21 MPa (3000 psi)
• Design portátil com pés dobráveis, alça integrada e bolsa de transporte em lona
• Alcança pressão de escala total em ~20 s em um volume de 10 cm3
• Sistema de ajuste/coletores removível para bancada e campo; permite isolar e ventilar pressão
• Conector giratório 1/4 NPT fêmea para trocas rápidas de medidores sem fita PTFE
• Inclui mangueira de pressão de 2 m e adaptadores variados para ampla conectividade
• Sistemas inline de dessecante e filtro para proteção contra contaminação do DUT

Conteúdo do kit (exemplo 700HPPK)

• Bomba/comparador de alta pressão
• Bolsa de transporte em lona
• Kit de serviço rápido pneumático de alta pressão (vedantes)
• Refil Dry Pac (dessecante)
• Graxa de silicone
• Mangueira de alta pressão (2 m)
• Adaptadores para porta de teste (NPT, BSP, MET conforme modelo)

Notas de uso
O kit contém um coletor de calibração e uma bomba de alta pressão para gerar e ajustar a pressão com precisão. Um modelo separado (700HPP) fornece apenas a fonte de alta pressão sem o coletor. O 700HPPK destina-se a técnicos de calibração, engenheiros de teste e técnicos de instrumentação em setores como transmissão e distribuição de gás natural, processos industriais, aeroespacial e defesa.

Especificações (resumo)

• Pressão de trabalho máxima: 21 MPa (3000 psi)
• Tempo para gerar pressão de escala total (10 cm3): ~20 s
• Resolução de ajuste fino (700HPPK): 0,05% da leitura
• Taxa máxima de vazamento (700HPPK, válvula de isolamento fechada): 0,01% da leitura
• Peso: 700HPP ≈ 5,5 kg; 700HPPK ≈ 7,2 kg
• Conexão de medidor de referência: 1/4 NPT, engate rápido
• Proteção de entrada contra contaminação: filtro dessecante
• Filtro de proteção DUT (700HPPK): 100 mícron
• Dimensões (700HPPK): 66 cm x 30,5 cm x 13 cm
• Adaptadores fornecidos: NPT 1/8, 1/4; BSP 1/8, 1/4; MET M14, M20, 1/4 NPT
