Calibrador de pressão 2271A

digitalindustrialprogramável

Visão geral

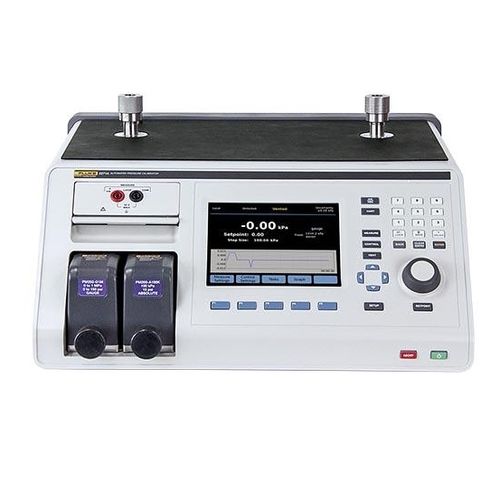

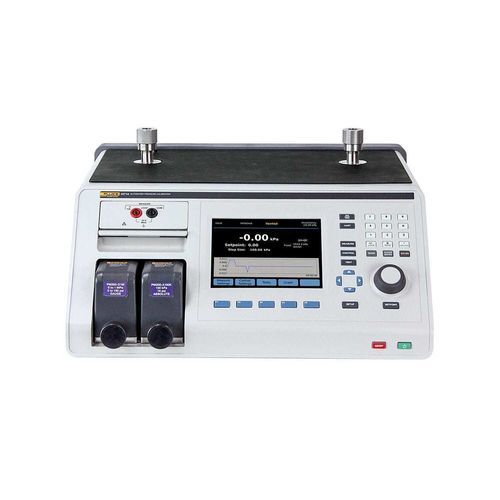

O Fluke 2271A é um calibrador de pressão industrial modular que cobre de -100 kPa a 20 MPa (-15 a 3000 psi). O chassi aceita até dois módulos de medição de pressão (PM200 ou PM500) e inclui um Módulo de Medição Elétrica (EMM) compatível com HART para calibração automatizada em malha fechada de dispositivos 4–20 mA. A arquitetura modular permite adquirir apenas as faixas necessárias e acrescentar ou trocar módulos conforme o aumento da carga de trabalho.

Recursos principais

• Cobertura de pressão completa, desde pressões muito baixas até 20 MPa (3000 psi) em um único equipamento
• Design modular: instale até dois módulos PM200 ou PM500 para combinar faixas e classes de exatidão
• EMM com alimentação de loop 24 V cc e resistor de 250 Ω ativável para comunicações HART
• Sistema opcional CPS para prevenção de contaminação por líquidos/partículas
• Interface multilíngue intuitiva e controle remoto via Ethernet/RS232/USB
• Portas de teste superiores duplas para aumentar produtividade; portas verticais para manômetros analógicos

Módulos de medição de pressão
O 2271A suporta módulos PM200 para cobertura econômica e PM500 para desempenho superior. Até dois módulos se encaixam na frente do chassi e podem ser combinados conforme a necessidade. Os módulos usam sensores de silício caracterizados e incluem proteção anti-torque nos botões de controle.

PM200 vs PM500 (resumo)
PM200 (Bom)

• Especificação típica 0,02 % FS, adequada para mostradores analógicos, transmissores de menor precisão ou chaves de pressão
• Sensor de silício robusto para resposta de controle mais rápida
• Opção de menor custo que facilita a compra de módulos sobressalentes

PM500 (Melhor)

• Sensor de silício altamente caracterizado e linearizado para medições precisas
• Incerteza típica de medição 0,01 % da leitura em grande parte da faixa
• Mais de 45 faixas disponíveis até 20 MPa (3000 psi)

Portas de teste e porta de referência
Portas de teste duplas na parte superior permitem montar dois DUTs simultaneamente para aumentar o rendimento. Portas verticais aceitam manômetros analógicos sem suportes adicionais. Tipos de porta suportados: HC20 (suporte M20, aperto manual) e P3000 (retrocompatibilidade P3000/P5500). Um porta de referência para referência atmosférica está incluído.

Recursos de segurança
Cada módulo e o chassi principal incluem válvulas de alívio de pressão. O 2271A segue boas práticas de engenharia (SEP) e incorpora válvulas internas, limites de pressão configuráveis pelo usuário e botão de parada de emergência para proteger operadores e equipamento.

Prevenção de contaminação
O CPS opcional mantém fluxo unidirecional afastado do controlador, fornece reservatório por gravidade e filtragem em duas etapas para proteger válvulas e sensores ao trabalhar com água, óleo ou gás.

Automação de testes
O software COMPASS® for Pressure automatiza sequências de calibração para uma ou várias unidades DUT. O 2271A também fornece interface remota completa para integração com software personalizado ou sistemas de aquisição de dados.

Planos de serviço
A Fluke Calibration oferece CarePlans de 1, 3 e 5 anos para gerir tempo de inatividade e custo de propriedade; os planos incluem opções de calibração padrão ou acreditada e benefícios de reparo conforme o nível escolhido.

Manuais e recursos
Documentação disponível: ficha de segurança, especificações do produto, manuais do operador e do programador, ficha técnica e notas de aplicação sobre transmissores HART, orientação sobre incerteza, automação e calibração de manômetros.

Especificações técnicas

• Faixa de pressão: -100 kPa a 20 MPa (-15 a 3000 psi) pressão relativa
• Porta de alimentação máxima: até 23 MPa (3300 psi)
• Classificação da porta de teste: 20 MPa (3000 psi) absoluto; porta de referência ≈115 kPa absoluto
• Módulos suportados: PM200 e PM500; até dois módulos por chassi
• Precisão de controlo típica (dinâmica): PM200-BG2.5K = 0,005 % do span (exemplo)
• EMM: alimentação 24 V CC, resistor de 250 Ω comutável, max 30 V CC relativo ao chassis
• Interfaces: Ethernet, RS232, USB
• Alimentação: 100–240 V AC, 47–63 Hz; consumo máx. 100 W; fusível T2A 250 V AC
• Operação: 15 °C a 35 °C; armazenamento -20 °C a 70 °C; humidade relativa operativa <80% a 30 °C, <70% a 35 °C
• Proteção de entrada IEC 60529 IP20; vibração MIL‑T‑28800D Classe 3; altitude operativa <2000 m
• Peso do chassi aprox. 15 kg; dimensões exemplo: largura 442 mm, profundidade 446 mm, altura 305 mm ou 237 mm conforme configuração
