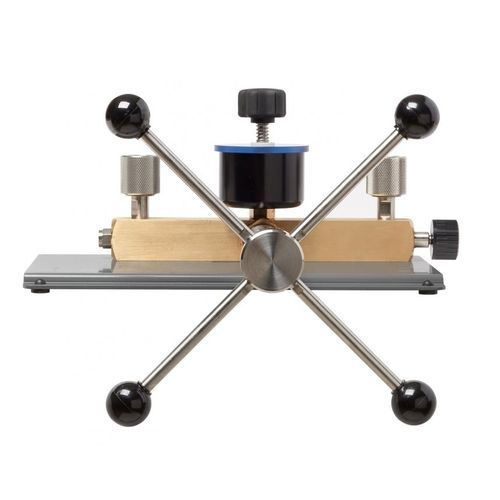

Comparador de pressão hidráulico P5514B

Descrição geral
O Fluke Calibration P5514B é um comparador de pressão hidráulica compacto e robusto, concebido para calibração em bancada e em aplicações móveis de manómetros, interruptores e transdutores de pressão. Gera pressão até 10.000 psi (70 MPa) e dispõe de um controlo de ajuste fino tipo Vernier para definições precisas nos pontos de calibração. Conectores de teste sem ferramentas e vedação melhorada da válvula do reservatório simplificam as ligações e aumentam a estabilidade.

Principais recursos

• Gera até 10.000 psi (70 MPa)
• Ajuste fino Vernier para controlo preciso da pressão
• Conectores de teste sem necessidade de ferramentas para ligações rápidas e sem fugas
• Inclui adaptadores para tamanhos comuns NPT e BSP
• Montagem em bancada ou utilização portátil com vedação de válvula de reservatório melhorada

Incluído na embalagem

• 1x Comparador de pressão (P5514B)
• 1x Juntas sobressalentes
• 1x Manual de segurança
• 1x Adaptador 1/4 BSP
• 1x Adaptador 1/2 BSP
• 2x Adaptadores 1/4 NPT
• 1x Adaptador 1/2 NPT
• 4x Alças do fuso da bomba

Sobre comparadores de pressão
Um comparador de pressão fornece a mesma pressão controlada com precisão tanto ao medidor de referência como ao dispositivo em teste, permitindo calibrações por comparação direta. As bombas de teste hidráulicas Fluke Calibration são utilizadas para verificar instrumentos de medição de pressão em relação a medidores de referência, indicadores ou transdutores e constituem uma opção económica quando são necessárias altas pressões e controlo fino.

Torne-o um calibrador de pressão
Quando combinado com manómetros de referência 2700G, o P5514B forma uma solução completa de calibração de bancada que pode substituir os testadores de pesos mortos em muitas aplicações. Configurações agrupadas (por exemplo P5514B-2700G-3) incluem manómetros 2700G selecionados para cobrir uma ampla faixa de pressão (ex.: −12 psi a 10.000 psi / −80 kPa a 70 MPa).

Especificações (tabela)
Faixa de pressão: 0 a 10.000 psi (700 bar)
Adaptadores das portas de teste: 2 × 1/4 NPT, 1 × 1/2 NPT, 1 × 1/4 BSP, 1 × 1/2 BSP
Tamanho do instrumento (L × P × A): 280 × 280 × 254 mm (11 × 11 × 10 in)
Peso do instrumento: 5 kg (11 lb)
Volume do reservatório: 75 cc
Deslocamento da prensa de parafuso: 20 cc
Meio do fluido: Juntas O-ring padrão em Viton®; juntas Ethylene Propylene (EP) disponíveis para fluidos agressivos (P5514B-70M = Viton®; P5514B-70M-EP = EP).

Especificações técnicas

• Modelo: P5514B
• Faixa de pressão: 0 a 10.000 psi (70 MPa / 700 bar)
• Adaptadores incluídos: 2 × 1/4 NPT, 1 × 1/2 NPT, 1 × 1/4 BSP, 1 × 1/2 BSP
• Dimensões (L×P×A): 280 × 280 × 254 mm
• Peso: 5 kg
• Volume do reservatório: 75 cc
• Deslocamento: 20 cc
• Materiais de vedação: Viton® padrão; Ethylene Propylene (EP) disponível para fluidos agressivos
