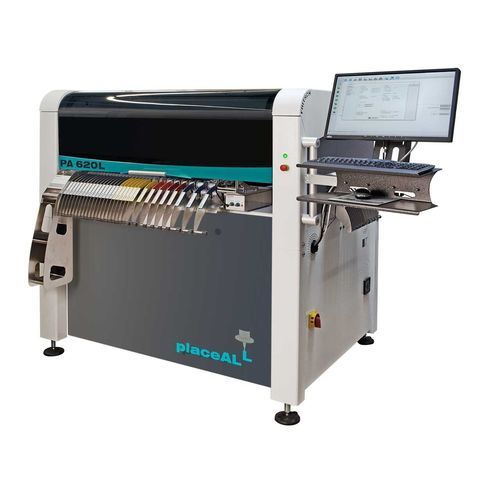

Máquina insersora para LED placeALL®620L

para BGASMTmodular

Informações do produto
O placeALL®620L tem construção modular e oferece uma área de colocação maior do que o placeALL®620. Aceita um amplo conjunto de componentes, desde chips 0201 até peças fine‑pitch com passo de 0,3 mm e BGAs, possibilitando a montagem flexível de projetos complexos. Com até 284 posições de alimentadores (configuráveis) e software inteligente, os tempos de setup são reduzidos ao mínimo. Toda a área de colocação pode ser usada para placas grandes (até 910 × 430 mm).

Âmbito de aplicação
Montagem SMT e dispensação para produção de baixo a médio volume. Rendimento: até 10.500 componentes/hora (duas cabeças); 6.000 (4600 / IPC9850).

Unidades de alimentação

• Alimentação de componentes a partir de fita (tape), barra, secção de fita, bandeja (tray) e componentes soltos

Capacidade de componentes

• Chips 0201 até Fine Pitch 70 × 70 mm, passo 0,3 mm
• BGAs, µBGAs, CSPs, QFNs
• Peças especiais como conectores, LEDs THT com fios, etc.

Comparação de produto

• placeALL®620: 108 slots para FEEDER single tape 8 ou 12 mm; máx. 208 posições para fitas de 8 mm; máx. 2 cabeças de montagem; plataforma 2000 × 1500 × 1600 mm com FEEDER; 10.500 (duas cabeças) / 6.000 (4600 / IPC9850) cph.
• placeALL®620L: 144 slots para FEEDER single tape 8 ou 12 mm; máx. 248 posições para fitas de 8 mm; máx. 2 cabeças de montagem; plataforma 2350 × 1500 × 1600 mm com FEEDER; 10.500 (duas cabeças) / 6.000 (4600 / IPC9850) cph.
• placeALL®620XL: 176 slots para FEEDER single tape 8 ou 12 mm; máx. 248 posições para fitas de 8 mm; máx. 2 cabeças de montagem; plataforma 2350 × 1800 × 1600 mm com FEEDER; 10.500 (duas cabeças) / 6.000 (4600 / IPC9850) cph.

Especificações técnicas

• 144 slots para FEEDER single tape 8 ou 12 mm
• máx. 248 posições para fitas de 8 mm
• até 284 posições de alimentador (configuráveis)
• máx. 2 cabeças de montagem
• máx. 2 cabeças de dispensação
• chassis divisível opcional
• tamanho máximo de PCB: 910 × 430 mm
• plataforma: 2350 × 1500 × 1600 mm com FEEDER
• operação: standalone ou inline
• Rendimento: até 10.500 componentes/hora (duas cabeças); 6.000 (4600 / IPC9850)
