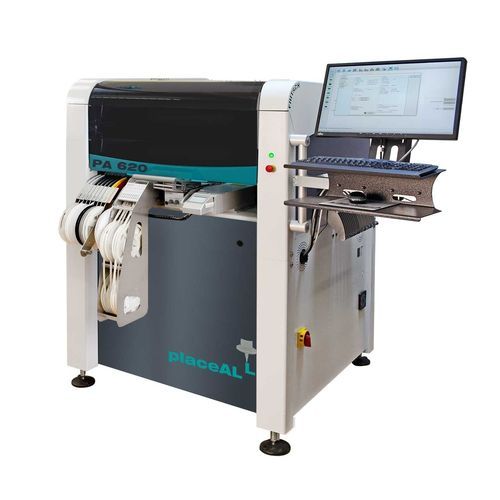

Máquina insersora automática placeALL®620
para LEDpara BGASMT

máquina insersora automática
máquina insersora automática
Guardar nos favoritos
Comparar


Características

Aplicações
para LED, para BGA, SMT
Outras características
automática, modular

Descrição

O placeALL®620 tem uma estrutura modular e pode ser utilizado para a montagem de pequenas e médias séries. Com uma ampla gama de componentes manuseados, desde chips modelo 0201 até peças de 70 x 70 FP com um passo de 0,3 mm e BGAs, mesmo tarefas complexas podem ser montadas de forma flexível. Com um máximo de 208 posições de alimentação possíveis e um software inteligente, os tempos de troca podem ser reduzidos ao mínimo. Além disso, as máquinas placeALL® podem ser integradas num sistema de montagem em linha (como o nosso smartLINE), que pode ser operado de acordo com a norma SMEMA. Montagem e distribuição de SMT de baixo e médio volume, até 10500 (duas cabeças) 6000 (4600 / IPC9850) componentes por hora. Alimentação de componentes a partir de fita, bastão, fita adesiva, bandeja e componentes soltos. Chips 0201 até Fine Pitch 70 × 70 mm e pitch 0.3 mm, BGAs, µBGAs, CSPs, QFNs e peças personalizadas como conectores, THT-LEDs com fio, etc. Com este sistema podem ser medidos componentes até 70 × 70 mm incluindo pinos (FP) e esferas de BGAs usando uma fotografia da câmara. O software verifica adicionalmente, se os pinos estão direitos respectivamente as bolas são existentes. Estas medidas resultam numa maior saída e numa menor taxa de erro. O sistema Vision 2 pode ser integrado diretamente no placeALL® ou ser atualizado no local a qualquer momento. os smartFEEDER® são alimentadores inteligentes, que estão equipados com um controlo por microprocessador. Usando um leitor de código de barras sem fio, o carretel e o código de barras do alimentador são programados e salvos no software. O placeALL Pick&Placer® tem agora conhecimento sobre a quantidade, tipo e posição do alimentador. Assim, os tempos de troca entre diferentes projetos são bastante reduzidos.

---

VÍDEO

Catálogos

Productline
Productline
20 Páginas
