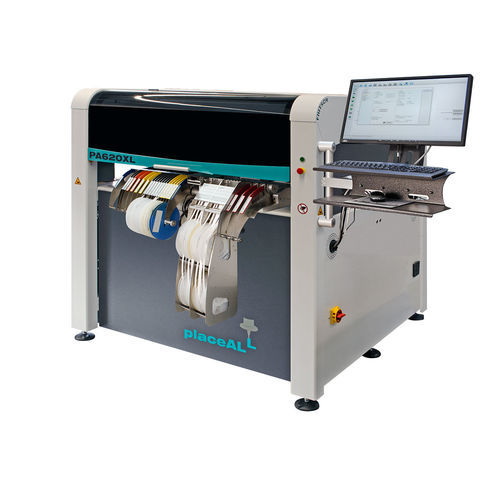

Máquina insersora para LED placeALL®620XL

para BGASMTpara sistema autônomo

Visão geral
O placeALL®620XL oferece a maior área de colocação da série placeALL®. As suas dimensões permitem o manuseio de projetos PCB de grande porte, deixando espaço para vários trays e alimentadores. A máquina pode ser configurada com até 346 posições de alimentação; com a integração de um sistema inline na zona frontal permanecem 262 posições disponíveis e espaço para vários trays. Estrutura dividida (split frame) opcional.

Área de aplicação
Montagem SMT e dispensa para volumes de produção baixos a médios. Capacidade de colocação até 10.500 componentes/hora (duas cabeças) / 6.000 (4600 / IPC9850).

Unidades de alimentação

• Alimentação de componentes a partir de fita (tape), stick, seção de fita, bandeja (tray) e componentes soltos.

Compatibilidade de componentes
Chips 0201 até Fine Pitch 70 × 70 mm e passo de 0,3 mm; BGAs, µBGAs, CSPs, QFNs e peças especiais como conectores e LEDs THT com fios.

Comparação de produto (placeALL®620 | placeALL®620L | placeALL®620XL)
placeALL®620 | placeALL®620L | placeALL®620XL
108 slots para FEEDER single tape 8 ou 12 mm | 144 slots para FEEDER single tape 8 ou 12 mm | 176 slots para FEEDER single tape 8 ou 12 mm
máx. 208 posições para fitas de 8 mm | máx. 248 posições para fitas de 8 mm | máx. 248 posições para fitas de 8 mm
máx. 2 cabeças de montagem | máx. 2 cabeças de montagem | máx. 2 cabeças de montagem
plataforma 2000 x 1500 x 1600 mm com FEEDER | plataforma 2350 x 1500 x 1600 mm com FEEDER | plataforma 2350 x 1800 x 1500 mm com FEEDER
10500 (duas cabeças) 6000 (4600 / IPC9850) componentes/hora | 10500 (duas cabeças) 6000 (4600 / IPC9850) componentes/hora | 10500 (duas cabeças) 6000 (4600 / IPC9850) componentes/hora

Dados técnicos

• 176 slots para FEEDER single tape 8 ou 12 mm
• Máx. 346 posições para fitas de 8 mm
• Máx. 2 cabeças de montagem
• Máx. 2 cabeças de dispensa
• Estrutura dividida opcional
• Tamanho máx. de PCB: 910 x 760 mm
• Plataforma com FEEDER: 2350 x 1800 x 1500 mm
• Modos de operação: standalone ou inline
