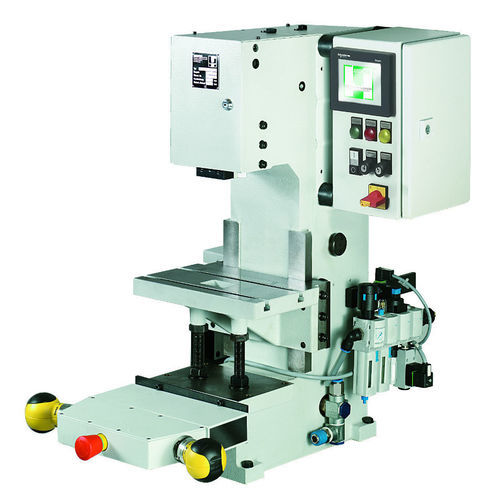

Prensa pneumática 30 KHP

para uniãopara montagemde alavanca

Nome do produto
Prensa pneumática de alavanca articulada KHP 30 kN

Visão geral
Prensa pneumática industrial para operações de prensagem de precisão com alta força, indicada para montagem e união. Altura de instalação ajustável até 250 mm e curso de 5–40 mm. Saliente (overhang) 120 mm. Geração de força por alavanca articulada com força máxima de 30 kN no ponto morto inferior. Guiamento prismático sem torção e ajustável sem folga, peça de fixação removível para manuseio facilitado. Pressão de trabalho 6 bar. Mangueira de ligação 1/2''. Controles de segurança de duas mãos opcionais (ZS08, SpiceFlex). Cor padrão RAL 7035. Peso aprox. 150 kg.

Tabela de dimensões
A2 : 760
B : 520
D : 300
E : 120
G : 70
U : 40
V : Ø 20 H7
Xmin : 120
Xmax : 250
X1 : 40
Y : 815

Acessórios

• Mesa rotativa 2–24 divisões, adequada para prensas com controlo SpiceFlex / D-Con
• Pedal com fio com conector para SpiceFlex / D-Con
• Controlo de segurança de duas mãos ZS08
• SpiceFlex modular
• Peça de articulação ajustável, ajuste fino do êmbolo
• Série SE para controlo simples de segurança de duas mãos
• Mesa deslizante pesada, mecânica (várias variantes)

Exclusividade
Guiamento prismático ajustável sem folga que garante orientação precisa. A peça de fixação pode ser removida para a frente sem danificar o pino de aperto, facilitando a troca de ferramentas.

Especificações técnicas

• Tipo de prensa: Prensa pneumática de alavanca articulada
• Operação: Com controlo (opcional)
• Saliente: 120 mm
• Altura de instalação ajustável: Máx. 250 mm
• Curso: 5 mm - 40 mm
• Geração de força: Alavanca articulada
• Força máxima no PMS: 30 kN
• Pressão de funcionamento: 6 bar
• Furo de localização: Ø 20 H7
• Peça de fixação: Peça de fixação removível
• Guiamento sem torção: Guiamento prismático
• Guiamento ajustável sem folga: Por cunhas de ajuste
• Mangueira de ligação: 1/2''
• Controlo de segurança de duas mãos ZS08: Opcional
• Controlo de segurança de duas mãos Spice Flex: Opcional
• Cor padrão: RAL 7035
• Peso: 150 kg
