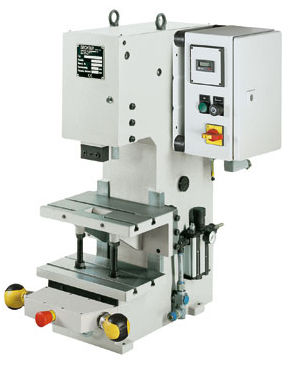

Prensa pneumática 20 kN KHP

de alavancacom pedal de comando

Visão geral do produto
Prensa de alavanca pneumática projetada para prensagem de precisão com altas forças. Os dados funcionais principais estão apresentados abaixo, incluindo referências dimensionais, acessórios disponíveis e características únicas.

Dimensões (tabela)
A2: 760
B: 520
D: 300
E: 120
G: 70
U: 0-40
V: Ø 20 H7
Xmin: 120
Xmax: 250
X1: 0-40
Y: 815

Acessórios

• Placa giratória 2–24 divisões, adequada para prensas com controle SpiceFlex / D-Con
• Pedal com fio com conector para SpiceFlex / D-Con
• Controle de segurança de duas mãos ZS08
• SpiceFlex modular
• Peça de articulação ajustável, ajuste fino do êmbolo
• Série SE para controle de segurança de duas mãos simples
• Mesa deslizante de alta carga, mecânica
• Mesa deslizante de alta carga, mecânica com pino de travamento
• Mesa deslizante de alta carga, mecânica com acionamento eletropneumático

Diferencial
Guia prismática ajustável sem folga. A peça presa pode ser removida para frente sem danificar o pino de fixação.

Características / especificações técnicas

• Tipo de prensa: Prensa de alavanca pneumática
• Operação: Controle (opcional)
• Saliente: 120 mm
• Altura de instalação ajustável: Máx. 250 mm
• Curso: 5 mm - 40 mm
• Geração de força: Alavanca de articulação
• Força máxima no ponto morto inferior: 20 kN
• Pressão de trabalho: 6 bar
• Furo de localização: Ø 20 H7
• Peça presa: Peça de fixação removível
• Guia anti-torção: Guia prismática
• Guia ajustável sem folga: Por cunha de ajuste
• Mangueira de conexão: 1/2''
• Controle de segurança de duas mãos ES06: Opcional
• Controle de segurança de duas mãos ZS06: Opcional
• Controle de segurança de duas mãos ZS08: Opcional
• Controle de segurança de duas mãos Spice Flex: Opcional
• Força de prensagem no ponto morto inferior: 30 kN
• Cor padrão: RAL 7035
• Peso: 150 kg
