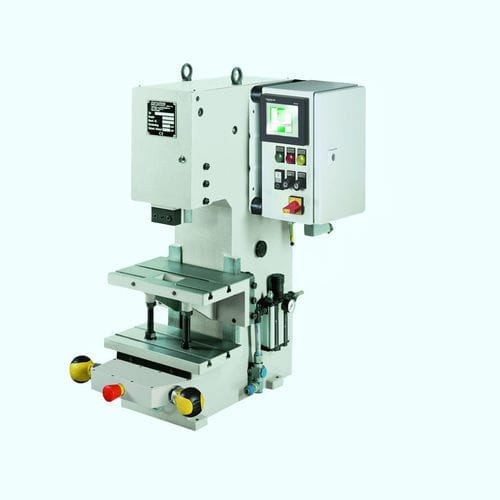

Prensa pneumática 70 KHP

de alavancacom pedal de comando

Visão geral do produto
Prensa pneumática de balancim, modelo KHP, com força máxima de 70 kN. Curso ajustável de 5 mm a 62 mm. Altura de instalação ajustável até 295 mm. Pressão de operação: 6 bar. Saliente (E): 160 mm. Cor padrão RAL 7035. Peso: 354 kg.

Dimensões
A2: 1010
B: 450
D: 360
E: 160
G: 71
U: 44
V: Ø 25 H7
Xmin: 160
Xmax: 295
X1: 0-62
Y: 1001

Acessórios

• Botão de pé com cabo e ligação por ficha para SpiceFlex / D-Con
• Comando de segurança de duas mãos ZS08
• SpiceFlex modular
• Peça articulada ajustável, ajuste fino do êmbolo
• Série SE para comando de segurança de duas mãos simples
• Pino de fixação sem colar
• Pino de fixação com colar
• Mesa rotativa 2–24 divisões, adequada para prensas com controle SpiceFlex / D-Con

Opções de mesa deslizante

• Mesa deslizante de alta resistência, mecânica
• Mesa deslizante de alta resistência, mecânica com pino de travamento
• Mesa deslizante de alta resistência, mecânica com comando eletropneumático

Diferenciais
Guia prismática regulável sem folga. Peça de fixação removível acessível pela frente. Projeto do pino de fixação que evita danos ao pino.

Especificações técnicas

• Tipo de prensa: Prensa pneumática de balancim
• Operação: Controle (opcional)
• Saliente (E): 160 mm
• Altura de instalação ajustável: Máx. 295 mm
• Curso: 5 mm - 62 mm
• Geração de força: Alavanca articulada
• Força máxima no ponto morto inferior: 70 kN
• Pressão de operação: 6 bar
• Furo de localização: Ø 25 H7
• Peça presa: Peça de fixação removível
• Guia anti-rotacional: Guia prismática
• Guia ajustável sem folga: Por cunhas de ajuste
• Mangueira de ligação: 1/2''
• Comando de segurança de duas mãos ZS08: Opcional
• Comando de segurança de duas mãos SpiceFlex: Opcional
• Cor padrão: RAL 7035
• Peso: 354 kg
