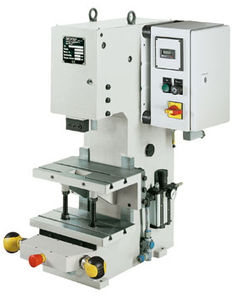

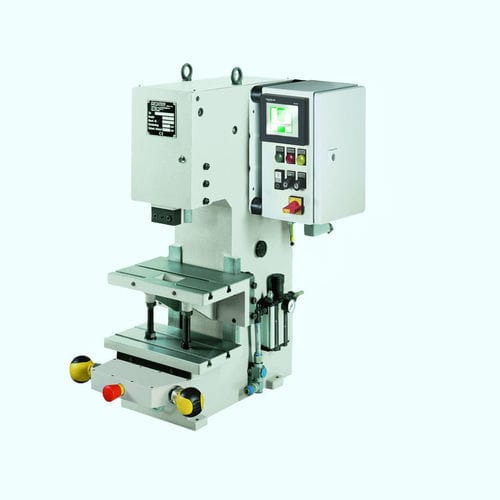

Prensa pneumática 100 KHP

tipo Cde alavancacom mesa móvel

Tabela de dimensões
A2: 1010
B: 540
D: 360
E: 160
G: 71
U: 44
V: Ø 25 H7
Xmin: 140
Xmax: 275
X1: 0-40
Y: 1001

Especificações

• Tipo de prensa: estrutura em C com mesa ajustável
• Operação: comando (opcional)
• Deslocamento: 160 mm
• Altura de instalação ajustável: máx. 275 mm
• Curso: 5 mm - 40 mm
• Geração de força: alavanca de articulação (toggle)
• Força máxima no ponto morto inferior: 100 kN
• Pressão de funcionamento: 6 bar
• Furo de localização: Ø 25 H7
• Peça presa: peça de fixação removível
• Guia anti-torção: guia prismática
• Guia ajustável sem folga: por calço de ajuste
• Mangueira de ligação: 1/2''
• Comando de segurança de duas mãos ES06: Opcional
• Comando de segurança de duas mãos ZS06: Opcional
• Comando de segurança de duas mãos ZS08: Opcional
• Comando de segurança de duas mãos Spice Flex: Opcional
• Cor padrão: RAL 7035
• Peso: 354 kg

Acessórios

• Pino de fixação sem colar
• Pino de fixação com colar
• Mesa giratória 2–24 posições, adequada para prensas com controlo SpiceFlex / D-Con
• Pedal com fio com ligação por ficha para SpiceFlex / D-Con
• Comando de segurança de duas mãos ZS08
• SpiceFlex modular
• Peça de articulação ajustável, ajuste fino do êmbolo
• Série SE para comando de segurança de duas mãos simples

Mesa deslizante

• Mesa deslizante de grande capacidade, mecânica
• Mesa deslizante de grande capacidade, mecânica com pino de travamento
• Mesa deslizante de grande capacidade, mecânica com comando eletropneumático

Único
Único na GECHTER: guia prismática ajustável sem folga. A peça de fixação pode ser removida para frente sem danificar o pino de fixação.

Características / especificações técnicas

• Série de modelo: KHP
• Força máx.: 100 kN
• Pressão de funcionamento: 6 bar
• Curso: 5 mm - 40 mm
• Deslocamento: 160 mm
• Altura de instalação ajustável: máx. 275 mm
• Furo de localização: Ø 25 H7
• Mangueira de ligação: 1/2''
• Peso: 354 kg
• Tipo de prensa: estrutura em C com mesa ajustável
• Geração de força: alavanca de articulação
• Peça presa: peça de fixação removível
• Guia: guia prismática, ajustável sem folga por calço de ajuste
• Cor padrão: RAL 7035
• Comandos de segurança de duas mãos: ES06 / ZS06 / ZS08 / SpiceFlex (opcionais)
