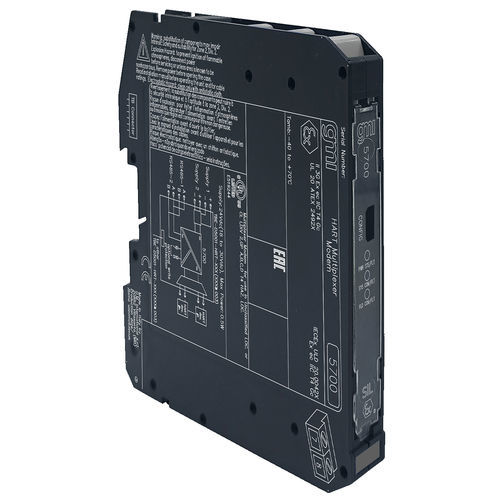

Modem de dados 5700

RS232RS485para rede

O Modem Multiplexador HART® faz interface com até 256 dispositivos inteligentes (transmissores, I/P, válvulas proporcionais, etc.) em uma Rede HART®. Cada dispositivo pode ser totalmente identificado, configurado e monitorado por um PC remoto executando um pacote de software baseado em FDT (PACTware™, etc.) por meio de um Gerenciador de Tipo de Dispositivo (DTM) dedicado, pelo Servidor OPC HART® ou por um sistema de gerenciamento de ativos específico. Até 63 Modems Multiplexadores (16128 loops) podem ser conectados no modo multi-drop ao PC por meio do Protocolo RS485 HART®, cuja taxa de transmissão pode ser configurada por software. O módulo deve ser montado nas seguintes Placas Term.: - TB(E)-D5001-HRT-003: para ser usado com GMI Prazo AI/AO. Pranchas; - TB(E)-D5001-HRT-004: para ser usado com barreiras/isoladores montados em trilho DIN ou conexões de campo direto, sinais de loop 4-20 mA, impedância da placa AI = 250 Ω; - TB(E)-D5001-HRT-005: para ser usado com barreiras/isoladores montados em trilho DIN ou conexões de campo direto, sinais de loop de 1-5 V; - TB(E)-D5001-HRT-006: para ser usado com barreiras/isoladores montados em trilho DIN ou conexões de campo direto, sinais de loop 4-20 mA, impedância da placa AI = 100÷150 Ω; - TB(E)-D5001-HRT-007: para ser usado com barreiras/isoladores montados em trilho DIN ou conexões de campo diretas, sinais de loop de 4-20 mA, Impedância da placa AI = 0÷50 Ω. Os tipos de placas de terminação podem ser combinados para gerenciar diferentes interfaces ao mesmo tempo, desde que o número máximo de canais não seja excedido. O modem multiplexador HART® possui certificação SIL 3 como não interfere nos loops de sinal.
