Borne de encaixe TBE-D5001-HRT-005

de potênciade plástico

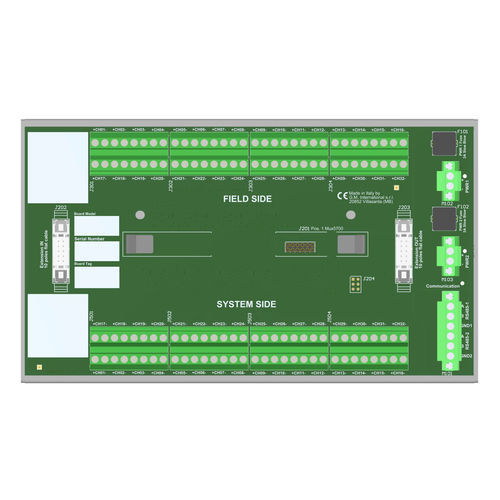

Placa de terminação SIL3 HART® Mux com saídas de terminal (para placas AI com sinal de entrada de 1/5 V)Esta placa de terminação com caixa (TBE) permite a monitorização remota de qualquer laço de campo de 4/20 mA compatível com HART®. Isto é conseguido através de um Modem Multiplexador HART® da série 5700 montado localmente e de conectores de interface de bloco de terminais para aceder aos circuitos relevantes. A placa é instalada em série com os laços e é totalmente transparente tanto para o transmissor como para o recetor. Este modelo é adequado para a interface de placas AI de PLCs de segurança que necessitem de um sinal de entrada de 1/5 V. Uma única placa de terminação TBE-D5001-HRT-005 suporta 32 canais. Pode ser alargada com unidades adicionais (até 8) para gerir todos os 256 canais disponíveis no Modem Multiplexador HART® série 5700. A unidade Mux liga-se, através da interface RS-485, a um PC externo que executa um pacote de software baseado em FDT (PACTware™, etc.) através de um Gestor de Tipo de Dispositivo (DTM) dedicado. O PC pode comunicar com várias unidades Mux, localizadas em placas diferentes, num modo RS-485 multiponto. A placa de terminação HART® TBE-D5001-HRT-005 tem certificação SIL 3 como não interferindo com os circuitos de sinal. A fonte de alimentação de 24 Vdc do TBE está ligada a dois blocos de terminais plug-in, para uma fonte de alimentação redundante.CARACTERÍSTICASSIL 3 / SC 3Instalação na Zona 2/Div. 2HART® Placa de multiplexagem de até 32 sinais analógicos (extensível a 256)Até 16128 dispositivos inteligentes em rede de topologia completaAdequado para placas AI que necessitem de sinal de entrada de 1/5 V (conversão integrada)Circuitos de 4/20 mA isolados com condensadores duplos (à prova de curto-circuito)Terminal dedicado para ligar a blindagem do cabo RS-485Terminal duplo para facilitar o cabo RS-485 multi-dropCustos de instalação e manutenção de cabos mais baixosFonte de alimentação redundanteFerragens de montagem fornecidas para kit de montagem em calha DIN simplesGeralNúmero de posições1 x Modem Multiplexador HART® série 5700.Número máximo de canais32 numa única placa, extensível a 256 com 8 placas e 1 Modem Multiplexador HART® série 5700. Até 16128 dispositivos inteligentes em topologia completa com 504 placas e 63 HART® Multiplexer Modem série 5700.Tensão de alimentação24 Vdc nom (20 a 30 Vdc), protegida contra polaridade inversa, blocos de terminais duplos para alimentação redundante, com díodos OR para misturar tensões de alimentação.Consumo de corrente45 mA @ 24 Vdc com topologia completa (8 placas), típico.Ligação por blocos de terminais de parafuso de desconexão polarizada para acomodar terminações até 2,5 mm².Fusível de protecção2 A de atraso.Interface HARTConexão32+32 blocos de terminais de parafuso para acomodar terminações até 2,5 mm².Tensão de isolamento canal a canal50 V.Interface de TBs adicionaisConexão2 x conectores macho de 10 pólos de cabo plano (requer conetor fêmea correspondente).Cabosplanos CABF022, CABF023, CABF024.Condições ambientaisTemperatura de funcionamento-40 a +70 °C.Altitude máxima2000 m a.s.l.Temperatura de armazenamento-45 a +80 °C.Tipo de montagemHardware incluído para montagem em calha DIN simples de 35 mm.Peso cerca de 1,08 kg (+ 50 g de clips de plástico ou 380 g de clips de metal).Localizaçãoinstalação em Área Segura ou Zona 2, Grupo IIC T4, ou Classe 1, Div. 2, Grupo A, B, C, D, T4.DimensõesLargura 235 mm, Profundidade 135 mm, Altura 154 mm.Especificações Técnicas / CaracterísticasModelo: TBE-D5001-HRT-005Channels: 32 (extensível até 256)Alimentação: 24 Vdc nominal (20-30 Vdc)Consumo de corrente: 45 mA @ 24 Vdc (típico, com 8 placas)Temperatura de operação: -40 a +70 °CTemperatura de armazenamento: -45 a +80 °CAltitude máxima: 2000 m a.s.l.Montagem: Trilho DIN 35 mmPeso: aprox. 1,08 kg (+ clipes)Dimensões: 235 x 135 x 154 mm (L x P x A)Localização: Área segura ou Zona 2, Grupo IIC T4, ou Classe 1, Div. 2, Grupo A, B, C, D, T4Isolamento canal a canal: 50 VRFonte de alimentação redundante suportadaCertificações: SIL 3, ATEX, IECEx, EMC, Ex, TUV
