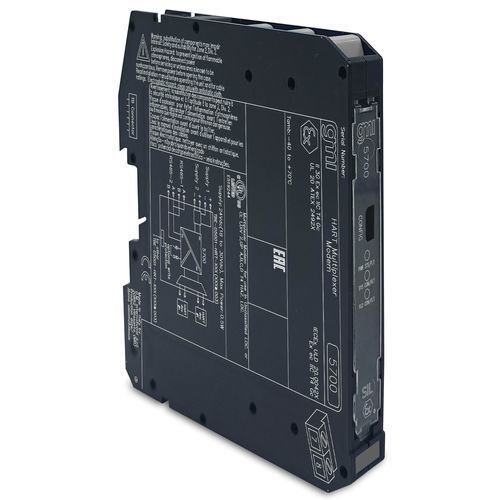

Multiplexer módulo 5700-110

HART4–20 mARS485

SIL 3 HART® Mux Modem para placa de terminaçãoO Modem Multiplexador HART® faz a interface de até 256 dispositivos inteligentes (transmissores, I/P, válvulas proporcionais, etc...) numa rede HART®. Cada dispositivo pode ser totalmente identificado, configurado e monitorizado por um PC remoto que execute um pacote de software baseado em FDT (PACTware™, etc...) através de um Gestor de Tipo de Dispositivo (DTM) dedicado, pelo Servidor OPC HART® ou por um sistema de gestão de activos específico. Até 63 Multiplexer Modem (16128 loops) podem ser ligados em modo multi-drop ao PC através do Protocolo RS485 HART®, cuja taxa de transmissão pode ser configurada via software. O módulo destina-se a ser montado no seguinte Termo. TB(E)-D5001-HRT-003: para ser utilizado com as placas GMI AI/AO Term. TB(E)-D5001-HRT-004: para ser utilizado com barreiras/isoladores montados em calha DIN ou ligações diretas no terreno, sinais de circuito de 4-20 mA, impedância da placa AI = 250 Ω;- TB(E)-D5001-HRT-005: para ser utilizado com barreiras/isoladores montados em calha DIN ou ligações diretas no terreno, sinais de circuito de 1-5 V;- TB(E)-D5001-HRT-006: para ser utilizado com barreiras/isoladores montados em calha DIN ou ligações diretas no terreno, sinais de circuito de 4-20 mA, impedância da placa AI = 100÷150 Ω;- TB(E)-D5001-HRT-007: para ser utilizado com barreiras/isoladores montados em calha DIN ou ligações diretas no terreno, sinais de circuito de 4-20 mA, impedância da placa AI = 0÷50 Ω.Os tipos de placa de terminação podem ser combinados para gerir diferentes interfaces ao mesmo tempo, desde que o número máximo de canais não seja excedido.O Modem Multiplexador HART® é certificado SIL 3 como não interferente com os laços de sinal.CARACTERÍSTICAS SIL 3 / SC 3Instalação na Zona 2/Div. 2Até 256 canais (extensível a 16128 com 63 unidades multi-drop)Interface HART® RS-485 para aceder a dispositivos inteligentes de campoIsolamento de três portas, Interface de Campo/Interface Serial/AbastecimentoInstalação simplificada em placas de terminação personalizadasEspecificações técnicas:Alimentação:Tensão: 24 Vdc nom (18 a 30 Vdc), protegida contra polaridade inversa, fornecida através da placa de terminação.Consumo de corrente: 20 mA @ 24 Vdc típico (somente modem), 40 mA @ 24 Vdc em topologia completa (com número máximo de placas de extensão), típico.Dissipação de energia: 0.5 W @ 24 Vdc típico (somente modem), 1 W @ 24 Vdc em topologia completa (com número máximo de placas de extensão), típico.Interface de campo:Número de canais: 256.Revisão do dispositivo de campo HART®: 5 a 7.Proteção contra gravação:Tipo: O Modem Multiplexador HART® 5700 pode ser protegido contra escrita através do curto-circuito dos terminais 7 e 8.Interface Serial:Tipo: Par diferencial RS-485 e aterramento.Topologia: multi-drop, conexão mestre/escravo.Endereço: 0 - 62, configurável por software.Baud rate: de 1200 a 115200 bps, configurável por software.Isolamento:Tipo: Interface de campo/interface serial 500 V; Interface de campo/alimentação 500 V; Alimentação/interface serial 500 V.Condições ambientais:Temperatura de operação: -40 a +70 °C.Altitude máxima: 2000 m a.s.l.Temperatura de armazenamento: -45 a +80 °C.Montagem:Tipo: em Term. Peso: cerca de 100 g.Localização: instalação em Área Segura ou Zona 2, Grupo IIC T4, ou Classe 1, Div. 2, Grupo A, B, C, D, T4.Ligação: Largura 235 mm, Profundidade 135 mm, Altura 154 mm.Dimensões: Largura 12,5 mm, Profundidade 123 mm, Altura 120 mm.
