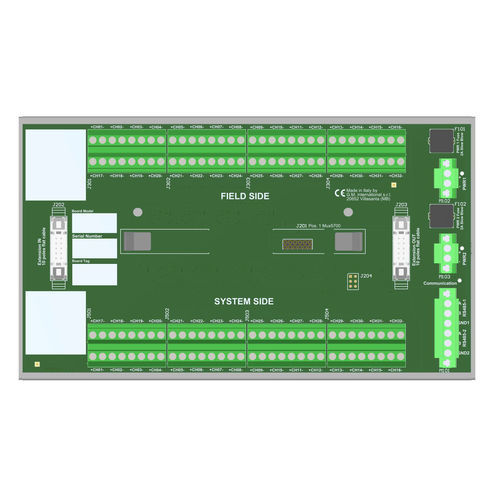

Borne de encaixe TBE-D5001-HRT-006

de potênciade plástico

Placa de terminação SIL3 HART® Mux Term. (para placas AI com impedância de entrada de 100 Ω a 150 Ω)Esta placa de terminação com caixa (TBE) permite a monitorização remota de qualquer laço de campo de 4/20 mA compatível com HART®. Isto é obtido através de um Modem Multiplexador HART® série 5700 montado localmente e de conectores de interface de bloco de terminais para aceder aos circuitos relevantes. A placa é instalada em série com os laços e é totalmente transparente tanto para o transmissor como para o recetor. Este modelo é adequado para a interface de placas AI de PLCs de segurança com impedância de entrada de 100 Ω a 150 Ω. A placa de terminação TBE-D5001-HRT-006 única suporta 32 canais. No entanto, pode ser alargada com unidades adicionais (até 8) para gerir todos os 256 canais disponíveis no Modem Multiplexador HART® série 5700. A unidade Mux liga-se, através da interface RS-485, a um PC externo que executa um pacote de software baseado em FDT (PACTware™, etc...) através de um Gestor de Tipo de Dispositivo (DTM) dedicado. O PC pode comunicar com várias unidades Mux, localizadas em placas diferentes, num modo RS-485 multiponto. A placa de terminação HART® TBE-D5001-HRT-006 tem certificação SIL 3 como não interferindo com os circuitos de sinal. A fonte de alimentação de 24 Vdc do TBE está ligada a dois blocos de terminais plug-in, para uma fonte de alimentação redundante.SIL 3 / SC 3Instalação na Zona 2/Div. 2HART® Placa de multiplexagem de até 32 sinais analógicos (extensível a 256)Até 16128 dispositivos inteligentes em rede de topologia completaAdequado para placas AI com impedância de entrada de 100 Ω a 150 Ω4/20 mA loops isolados com condensadores duplos (à prova de curto-circuito)Terminal dedicado para ligar a blindagem do cabo RS-485Terminal duplo para facilitar a multi-queda do cabo RS-485Custos de instalação e manutenção dos cabos mais baixosFonte de alimentação redundanteFerragens de montagem fornecidas para kit de montagem em calha DIN simplesDados técnicosGeralNúmero de posições1 x Modem Multiplexador HART® série 5700.Número máximo de canais32 numa única placa, extensível a 256 com 8 placas e 1 Modem Multiplexador HART® série 5700. Até 16128 dispositivos inteligentes em topologia completa com 504 placas e 63 HART® Multiplexer Modem série 5700.Tensão de alimentação24 Vdc nom (20 a 30 Vdc), protegida contra polaridade inversa, blocos de terminais duplos para alimentação redundante, com díodos OR para misturar tensões de alimentação.Consumo de corrente45 mA @ 24 Vdc com topologia completa (8 placas), típico.Ligação por blocos de terminais de parafuso de desconexão polarizada para acomodar terminações até 2,5 mm².Fusível de protecção2 A de atraso.Interface HARTConexão32+32 blocos de terminais de parafuso para acomodar terminações até 2,5 mm².Tensão de isolamento canal a canal50 V.Interface de TBs adicionaisConexão2 x conectores macho de 10 pólos de cabo plano (requer conetor fêmea correspondente).Cabosplanos CABF022, CABF023, CABF024.Condições ambientaisLimites de temperatura de funcionamento -40 a +70 °C.Altitude máxima2000 m a.s.l.Limites de temperatura de armazenamento -45 a +80 °C.Tipo de montagemHardware incluído para montagem em calha DIN simples de 35 mm.Peso cerca de 1,08 kg (+ 50 g de clips de plástico ou 380 g de clips de metal).Localizaçãoinstalação em Área Segura ou Zona 2, Grupo IIC T4, ou Classe 1, Div. 2, Grupo A, B, C, D, T4.DimensõesLargura 235 mm, Profundidade 135 mm, Altura 154 mm.Estado: ACTIVECanais: 32CertificaçõesATEX: UL ATEX 5700, TBE-D5001-HRT-003, TBE-D5001-HRT-xxx series English Certificate (Europe, UL 20 ATEX 2492X, UL, 2021-02-25)EMC: 5700 e TB EAC EMC Declaration of Conformity (Eurasian Community, ЕАЭС N RU Д-IT.PA08.B.82359/24, CONTROL, 2024-09-26)Ex: UL-cUL TBE-D5001-HRT-003, Divisões da série TBE-D5001-HRT-xxx (América do Norte, E222308-20210226, UL, 2021-03-18)IECEx: UL IECEx 5700, TBE-D5001-HRT-003, Certificado inglês da série TBE-D5001-HRT-xxx (Internacional, IECEx ULD 20.0042X, UL, 2021-02-25)SIL: TUV IT 25 SIL 0634 Resumo do Certificado SIL (Internacional, TUV IT 25 SIL 0634, TUV_SUD, 2025-09-19)Declarações de ConformidadeDeclaração de Conformidade UE para 5700, TBE-D5001-HRT-xxxDeclaração UE Placas de Terminação TB, TBE, TUEDeclaração de Conformidade G3 conformidadeAcessóriosTBE-FIX-PL-001TBE-FIX-MT-002CABF022CABF023CABF024Especificações Técnicas (Resumo)Modelo: TBE-D5001-HRT-006Channels: 32 (extensível a 256)Impedância de entrada: 100 Ω a 150 ΩFonte de alimentação: 24 Vdc (20-30 Vdc), redundanteTemperatura de funcionamento: -40 a +70 °CTemperatura de armazenamento: -45 a +80 °CDimensões: 235 x 135 x 154 mmPeso: cerca de 1,08 kgMontagem: Trilho DIN 35 mmCertificações: SIL 3, ATEX, IECEx, EMC, Ex
