Borne de encaixe TBE-D5001-HRT-004

de potênciade plástico

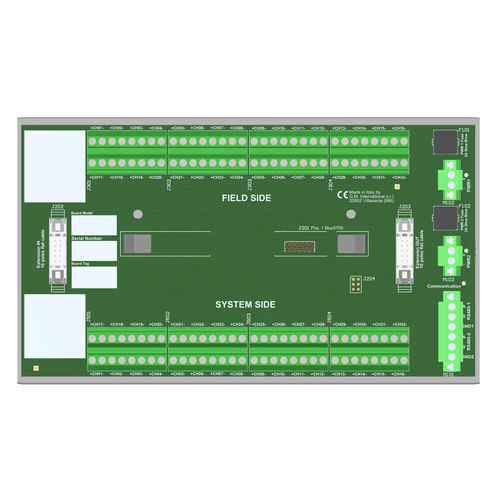

Placa de terminação SIL3 HART® Mux Term. (para placas AI com impedância de entrada de 250 Ω e placas AO)Esta placa de terminação com caixa (TBE) permite a monitorização remota de qualquer laço de campo de 4/20 mA compatível com HART®. Isto é obtido através de um Modem Multiplexador HART® série 5700 montado localmente e de conectores de interface de bloco de terminais para aceder aos circuitos relevantes. A placa é instalada em série com os laços e é totalmente transparente tanto para o transmissor como para o recetor. Este modelo é adequado para a interface de placas AI de PLCs de segurança com impedância de entrada típica de 250 Ω e placas AO. Uma única placa de terminação TBE-D5001-HRT-004 suporta 32 canais. No entanto, pode ser alargada com unidades adicionais (até 8) para gerir todos os 256 canais disponíveis no Modem Multiplexador HART® série 5700. A unidade Mux liga-se, através da interface RS-485, a um PC externo que executa um pacote de software baseado em FDT (PACTware™, etc...) através de um Gestor de Tipo de Dispositivo (DTM) dedicado. O PC pode comunicar com várias unidades Mux, localizadas em placas diferentes, num modo RS-485 multiponto. A placa de terminação HART® TBE-D5001-HRT-004 tem certificação SIL 3 como não interferindo com os circuitos de sinal. A fonte de alimentação de 24 Vdc do TBE está ligada a dois blocos de terminais plug-in, para uma fonte de alimentação redundante.SIL 3 / SC 3Instalação na Zona 2/Div. 2Placa de multiplexagem HART® de até 32 sinais analógicos (extensível até 256)Até 16128 dispositivos inteligentes em rede de topologia completaAdequado para cartões AI com impedância de entrada de 250 Ω e cartões AO4/20 mA loops isolados com condensadores duplos (à prova de curto-circuito)Terminal dedicado para ligar a blindagem do cabo RS-485Terminal duplo para facilitar a multi-queda do cabo RS-485Custos de instalação e manutenção dos cabos mais baixosFonte de alimentação redundanteFerragens de montagem fornecidas para kit de montagem em calha DIN simplesEspecificações técnicas:Geral:Número de posições: 1 x Modem Multiplexador HART® série 5700.Número máximo de canais: 32 numa única placa, extensível a 256 com 8 placas e 1 HART® Multiplexer Modem série 5700. Até 16128 dispositivos inteligentes em topologia completa com 504 placas e 63 HART® Multiplexer Modem série 5700.Alimentação:Tensão: 24 Vdc nom (20 a 30 Vdc), protegida contra polaridade inversa, blocos terminais duplos para alimentação redundante, com díodos OR para misturar tensões de alimentação.Consumo de corrente: 45 mA @ 24 Vdc com topologia completa (8 placas), típico.Conexão: por blocos de terminais de parafuso de desconexão polarizada plug-in para acomodar terminações de até 2,5 mm².Fusível de proteção: 2 A de atraso.Interface HART:Conexão: 32+32 blocos de terminais de parafuso para acomodar terminações de até 2,5 mm².Tensão de isolamento canal a canal: 50 V.Interface TBs adicionais:Conexão: 2 conectores macho de 10 pólos de cabo plano (requer conetor fêmea correspondente).Cabo: cabos planos CABF022, CABF023, CABF024.Condições ambientais:Temperatura de operação: -40 a +70 °C.Altitude máxima: 2000 m a.s.l.Temperatura de armazenamento: -45 a +80 °C.Montagem:Tipo: Hardware incluído para montagem em trilho DIN simples de 35 mm.Peso: cerca de 1,08 kg (+ 50 g de clipes de plástico ou 380 g de clipes de metal).Localização: instalação em Área Segura ou Zona 2, Grupo IIC T4, ou Classe 1, Div. 2, Grupo A, B, C, D, T4.Dimensões: Largura 235 mm, Profundidade 135 mm, Altura 154 mm.Certificações:ATEX: UL ATEX 5700, TBE-D5001-HRT-003, TBE-D5001-HRT-xxx series English CertificateEMC: 5700 e TB EAC EMC Declaration of ConformityEx: UL-cUL TBE-D5001-HRT-003, divisões da série TBE-D5001-HRT-xxxIECEx: UL IECEx 5700, TBE-D5001-HRT-003, série TBE-D5001-HRT-xxx Certificado em inglêsSIL: TUV IT 25 SIL 0634 Resumo do certificado SILCanais: 32 (extensível a 256 com placas adicionais)Estado: ACTIVO
