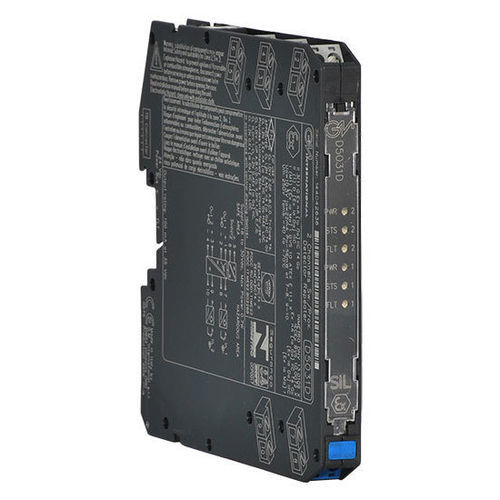

Repetidor de corrente D5031D

ATEXSIL 3

O repetidor de interrutor/detetor de proximidade D5031 é um módulo adequado para aplicações que requerem o nível SIL 3 em sistemas relacionados com a segurança para indústrias de alto risco. A unidade pode ser configurada para interruptores ou detectores de proximidade, localizados em Áreas Perigosas, e repete o estado de entrada para um transístor de coletor aberto em Áreas Seguras. O circuito de deteção de falhas selecionável está disponível para sensores de proximidade ou interruptores equipados com resistências de fim de linha. No modelo de canal duplo, a segunda saída pode ser configurada para repetir a segunda entrada, para duplicar a primeira entrada ou para comunicar a falha da primeira entrada. Se necessário, a saída também pode ser invertida.SIL 3 / SC 3Entrada da Zona 0/Div. 1Instalação na Zona 2/Div. 22 canais totalmente independentesSaída de transístor de alta frequênciaDetecção de campo de circuito aberto e curto-circuitoProgramabilidade de campo por interrutor DIPIsolamento de três portas, Entrada/Saída/AbastecimentoAlta densidade, dois canais por unidadeEspecificações técnicas:Alimentação:Tensão: 24 Vdc nom (18 a 30 Vdc), protegida contra polaridade inversa.Consumo de corrente: 22 mA @ 24 Vdc com entrada em curto-circuito e transistor fechado, típico.Dissipação de potência: 0.53 W @ 24 Vdc com entrada em curto-circuito e transistor fechado, típico.Entrada:Níveis de corrente de comutação de entrada: ON ≥ 2,1 mA, OFF ≤ 1,2 mA.Níveis de corrente de falha: falha aberta ≤ 0,2 mA, falha em curto ≥ 6,8 mAFonte equivalente de entrada: 8 V 1 kΩ típico (8 V sem carga, 8 mA em curto).Saída:Tipo: Transistor de coletor aberto optoacoplado SPST livre de tensão.Classificação de coletor aberto/dreno: 100 mA @ 35 Vdc (≤ 1,5 V de queda de tensão).Corrente de fuga: ≤ 50 μA @ 35 Vdc.Tempo de resposta: ≤ 100 μs.Resposta de frequência: 5 kHz máximo.Isolamento:Tensão de teste: I.S. In/Out 2,5 kV; I.S. In/Supply 2,5 kV; I.S. In/ I.S In 500 V; Out/Supply 500 V; Out /Out 500 V.Condições ambientais:Temperatura de funcionamento: -40 a +70 °C.Temperatura de armazenamento: -45 a +80 °C.Descrição de segurança:Equipamento: Aparelhos associados e equipamentos eléctricos que não produzem faíscas.Parâmetros de segurança: Uo = 10,5 V, Io = 22 mA, Po = 56 mW nos terminais 7-8, 9-10. Um = 250 Vrms ou Vdc, -40 °C ≤ Ta ≤ 70 °C.Montagem:Tipo: Trilho DIN 35 mm, com ou sem barramento de energia ou em placa de termo personalizado. Board.Peso: cerca de 130 g.Conexão: por blocos de terminais de parafuso de desconexão polarizada plug-in para acomodar terminações de até 2,5 mm² (13 AWG).Dimensões: Largura 12,5 mm, Profundidade 123 mm, Altura 120 mm.Certificações:ATEX, IECEx, FM, UL, EAC, INMETRO, Marítima, SIL3, e mais (ver documentação para detalhes).
