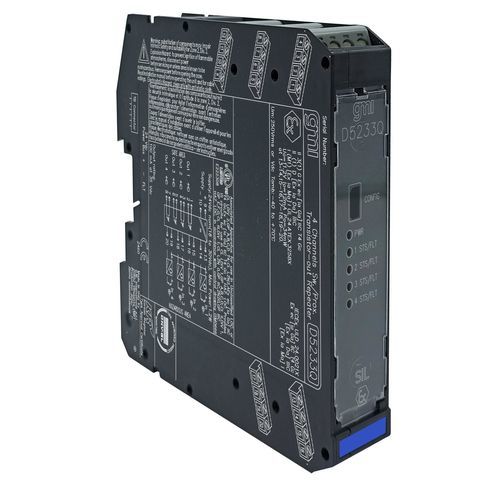

Repetidor de corrente D5233Q

ATEXSIL 2

O repetidor de interrutor/detetor de proximidade D5233 é um módulo adequado para aplicações que requerem o nível SIL 2 em sistemas relacionados com a segurança para indústrias de alto risco. A unidade pode ser configurada para interruptores ou detectores de proximidade, localizados em Área Perigosa, e repete o estado de entrada para um transístor de coletor aberto em Área Segura. O circuito de deteção de falhas selecionável está disponível para sensores de proximidade ou interruptores equipados com resistências de fim de linha. A função entrada-saída pode ser invertida e os sinais podem ser duplicados.SIL 2 / SC 3 (pendente)Entrada da Zona 0/Div. 1Instalação na Zona 2/Div. 2Saída de transístor de alta frequênciaDetecção de campo aberto e curto-circuitoInversão de entrada disponívelDuplicação disponívelIsolamento de três portas, Entrada/Saída/AbastecimentoAlta densidade, quatro canais por unidadeEspecificações técnicas:Alimentação: 24 Vdc nom (18 a 30 Vdc), protegida contra polaridade inversa. Consumo de corrente: 45 mA @ 24 Vdc com entrada em curto-circuito e saída fechada, típico. Dissipação de energia: 1.1 W @ 24 Vdc com entrada em curto-circuito e saída fechada, típico, excluindo a dissipação do contacto de saída.Entrada: Fonte de tensão de acordo com a norma NAMUR. Fonte equivalente de entrada: 7,5 V/1 kΩ típico (7,5 V sem carga, 7,5 mA em curto). Níveis de corrente de comutação de entrada: ON ≥ 2,1 mA, OFF ≤ 1,2 mA. Sem falha: corrente de entrada ≥ 0,35 mA e resistência de entrada ≥ 360 Ω. Falha aberta: corrente de entrada ≤ 0,05 mA. Falha curta: resistência de entrada ≤ 100 Ω.Saída: Transistor de coletor aberto optoacoplado SPST livre de tensão. Classificação de coletor aberto/dreno: 100 mA @ 35 V (≤ 1,5 V de queda de tensão). Corrente de fuga: ≤ 50 µA @ 35 V. Tempo de resposta: 1,5 ms, máximo. Resposta de frequência: 1 kHz, máximo.Isolamento: Tensão de teste: I.S. In/Out 2,5 kV; I.S. In/Supply 2,5 kV; Out/Supply 500 V; Out/Out 500 V.Condições ambientais: Temperatura de funcionamento: -40 a +70 °C. Temperatura de armazenamento: -45 a +80 °C.Descrição de segurança: Equipamento: Aparelhos associados e equipamentos eléctricos que não produzem faíscas. Parâmetros de segurança: Uo = 11,2 V, Io = 12 mA, Po = 34 mW nos terminais 13-14, 15-16, 17-18, 19-20. Um = 250 Vrms ou Vdc, -40 °C ≤ Ta ≤ 70 °C.Montagem: Trilho DIN 35 mm, com ou sem barramento de alimentação ou em placa de termo personalizado. Personalizado. Peso: cerca de 175 g. Ligação: por blocos de terminais de parafuso de desconexão polarizados para acomodar terminações até 2,5 mm² (13 AWG). Dimensões: Largura 22,5 mm, Profundidade 123 mm, Altura 120 mm.Certificações:ATEX: UL ATEX D5232, D5233 Series English Certificate (Europa, UL 24 ATEX 3258X, UL, 2024-11-08)Ex: UL-cUL D5232, D5233 Divisions and Zones (América do Norte, UL-US-2438735-0, UL, 2024-11-14)IECEx: UL IECEx D5232, D5233 Series English Certificate (Internacional, IECEx ULD 24.0021X, UL, 2024-11-08)Maritime: KR Maritime Certificate D5000 Series (Internacional, MIL20769-EL002, KR, 2024-06-26)Marítimo: Certificado Marítimo DNV TAA00001U0 para a série D5000 (Internacional, TAA00001U0, DNV-GL, 2024-04-02)Declarações de Conformidade:Declaração de Conformidade UE para D5232, D5233Declaração de Conformidade G3
