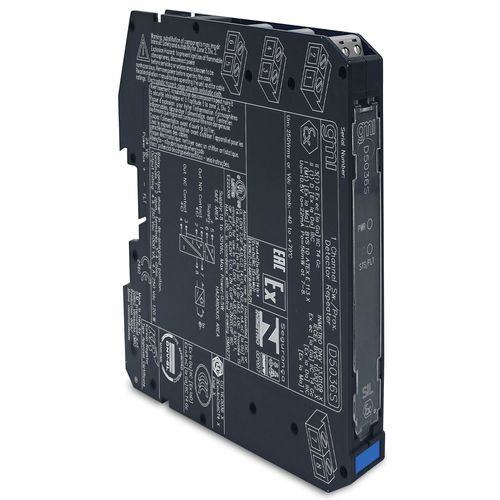

Repetidor de corrente D5036S

ATEXpara trilho DIN

I.S. SIL2 Switch/Proximity Relay-Out RepeaterO Switch/Proximity Detetor Repeater D5036 é um módulo adequado para aplicações que requerem o nível SIL 2 em sistemas relacionados com a segurança para indústrias de alto risco. A unidade pode ser configurada para interruptores ou detectores de proximidade, localizados em áreas perigosas, e repete o estado de entrada para um contacto de relé em áreas seguras. O circuito de deteção de falhas selecionável está disponível para sensores de proximidade ou interruptores equipados com resistências de fim de linha. Se necessário, a saída também pode ser invertida.SIL 2 / SC 3Entrada da Zona 0/Div. 1Instalação na Zona 2/Div. 2Saída de relé de alta tensão/corrente nominalDetecção de campo de circuito aberto e curto-circuitoProgramabilidade de campo por interrutor DIPIsolamento de três portas, Entrada/Saída/AbastecimentoAlta densidade, dois canais por unidadeTensão de alimentação24 Vdc nom (18 a 30 Vdc), protegida contra polaridade inversa.Consumo de corrente18 mA (D5036S), @ 24 Vdc com entrada em curto-circuito e relé energizado, típico.Dissipação de energia0,45 W (D5036S), @ 24 Vdc com entrada em curto-circuito e relé energizado, típico.EntradaNíveis de corrente de comutação de entradaON ≥ 2.1 mA, OFF ≤ 1,2 mA.Níveis de corrente de falhafalta aberta ≤ 0,2 mA, falha curta ≥ 6,8 mA.Fonte equivalente de entrada8 V 1 kΩ típico (8 V sem carga, 8 mA curto).Tipo de saídaContato de relé SPDT (D5036S) sem tensão.Material do contactoLiga de Ag (sem Cd), banhada a ouro.Classificação do contacto4 A 250 Vac 1000 VA, 4 A 250 Vdc 120 W (carga resistiva).Corrente mínima de comutação do contacto1 mA.Capacidade de interrupção de carga DC e ACreferir-se ao Manual de Instruções.Vida mecânica / eléctrica5 * 10⁶ / 3 * 10⁴ operação, típica.Tempo de operação / liberação8 / 4 ms, típico.Resposta de frequência10 Hz máximo.IsolamentoTensão de testeI.S. In/Out 1.5 kV; I.S. In/Supply 1,5 kV; I.S. In/ I.S In 500 V; Out/Supply 1,5 kV; Out/Out 1,5 kV.Condições ambientaisLimites de temperatura de funcionamento -40 a +70 °C.Limites de temperatura de armazenamento -45 a +80 °C.Descrição de segurançaEquipamentoAparelhos associados e equipamento elétrico não faíscante.Parâmetros de segurançaUo = 10,5 V, Io = 22 mA, Po = 56 mW nos terminais 7-8, 9-10. Um = 250 Vrms ou Vdc, -40 °C ≤ Ta ≤ 70 °C.Tipo de montagemTrilho DIN 35 mm, com ou sem barramento de alimentação.Peso cerca de 120 g (D5036S).Ligaçãopor blocos de terminais de parafuso de desconexão de encaixe polarizado para acomodar terminações até 2,5 mm² (13 AWG).DimensõesLargura 12,5 mm, Profundidade 123 mm, Altura 120 mm.Estado: ACTIVECertificações: ATEX, EMC, Ex, IECEx, Maritime, SIL (ver secção de documentação para mais detalhes)Documentação disponível: Ficha de dados, Manual de instruções, Certificados, Declarações de conformidade, DesenhosSérie: D5000Categoria: Isoladores Intrinsecamente Seguros > Entrada DigitalFabricante: G.M. International S.p.A.Produtos relacionados: D5036DAccessórios: JDFT049, OPT5096Especificações técnicas:SIL 2 / SC 3Entrada da Zona 0/Div. 1Instalação na Zona 2/Div. 2Saída de relé de alta tensão/corrente nominalDetecção de campo de circuito aberto e curto-circuitoProgramabilidade de campo por DIP SwitchIsolamento de três portas, Entrada/Saída/AbastecimentoAlta densidade, dois canais por unidadeTensão: 24 Vdc nom (18 a 30 Vdc)Consumo de corrente: 18 mA (D5036S)Dissipação de potência: 0.45 W (D5036S)Temperatura de funcionamento: -40 a +70 °CTemperatura de armazenamento: -45 a +80 °CMontagem: Trilho DIN 35 mmPeso: cerca de 120 g (D5036S)Dimensões: 12.5 x 123 x 120 mm
