Repetidor RS-485 D5231E

de interfacede corrente

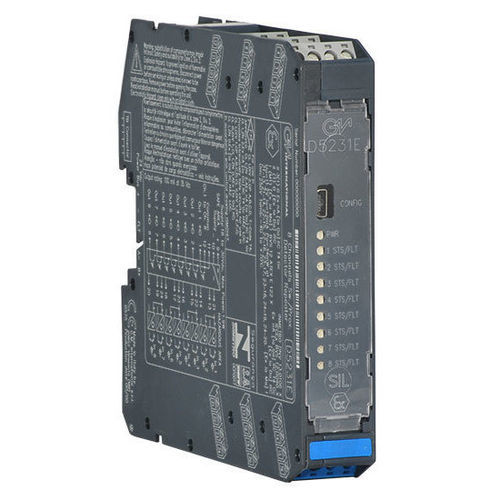

O repetidor de detector de proximidade/interruptor D5231E é um módulo adequado para aplicações que requerem nível SIL 2 em sistemas relacionados à segurança para indústrias de alto risco. A unidade pode ser configurada para interruptores ou detectores de proximidade localizados em áreas perigosas e repete o estado de entrada para um contato de relé de estado sólido na área segura. O circuito de detecção de falhas selecionável está disponível para sensores de proximidade ou interruptores equipados com resistores de fim de linha. O módulo é totalmente configurável para alcançar multiplexação de entrada/saída, duplicação, inversão e processamento lógico de entrada (E, OU). Cada saída também pode ser configurada para relatar a falha acumulada de qualquer subconjunto de entradas. Os parâmetros de configuração e diagnóstico são programáveis e também podem ser monitorados/configurados via Modbus. - SIL 2 / SC 3 - Entrada da Zona 0/Div. 1 - Instalação na Zona 2/Div. 2 - Detecção de circuito aberto e curto-circuito - Multiplexação/duplicação/inversão/operações de entrada disponíveis - Modbus RTU RS-485 para monitoramento e configuração - Parâmetros de operação totalmente programáveis - Isolamento de três portas, Entrada/Saída/Alimentação - Alta densidade, oito canais por unidade Especificações técnicas: - Alimentação: 24 Vdc nominal (18 a 30 Vdc), protegido contra polaridade reversa. Consumo de corrente: 84 mA @ 24 Vdc com entrada e saída em curto-circuito, típico. Dissipação de potência: 2.1 W @ 24 Vdc com entrada e saída em curto-circuito, típico. - Entrada: padrão NAMUR de acordo com IEC 60947-5-6. Níveis de corrente de comutação de entrada: ON ≥ 2.1 mA, OFF ≤ 1.2 mA. Falha aberta: corrente ≤ 0.05 mA. Falha curta: resistência ≤ 100 Ω. Sem falha: corrente ≥ 0.35 mA e resistência ≥ 360 Ω. Fonte equivalente de entrada: 8 V 1 kΩ típico (8 V sem carga, 8 mA curto-circuito). - Saída: Transistor optoacoplado SPST sem tensão (relé de estado sólido, foto-MOS). Classificação de coletor aberto/dreno: 100 mA @ 35 V (queda de tensão ≤ 1.0 V). Corrente de fuga: ≤ 10 µA @ 35 V. Tempo de resposta: 2 ms. Resposta de frequência: 500 Hz máximo. - Interface Modbus: Modbus RTU RS-485 até 115.2 kbps para monitoramento/configuração/controle. - Isolamento: Tensão de teste: I.S. Entrada/Saída 1.5 kV; I.S. Entrada/Alimentação 1.5 kV; Saída/Alimentação 500 V. - Condições ambientais: Temperatura de operação: –40 a +70 °C. Temperatura de armazenamento: –45 a +80 °C. - Descrição de segurança: Equipamentos: Aparelhos associados e equipamentos elétricos à prova de faísca. Parâmetros de segurança: Uo = 11.2 V, Io = 12 mA, Po = 34 mW nos terminais 21-13, 21-14, 22-15, 22-16, 23-17, 23-18, 24-19, 24-20. Um = 250 Vrms ou Vdc, -40 °C ≤ Ta ≤ 70 °C. - Montagem: Trilho DIN de 35 mm, com ou sem barramento de alimentação ou em bloco terminal personalizado. Peso: cerca de 175 g. Conexão: por blocos de terminais de parafuso plugáveis polarizados para acomodar terminações de até 2.5 mm² (13 AWG). Dimensões: Largura 22.5 mm, Profundidade 123 mm, Altura 120 mm. - Canais: 8 - Status: ATIVO
