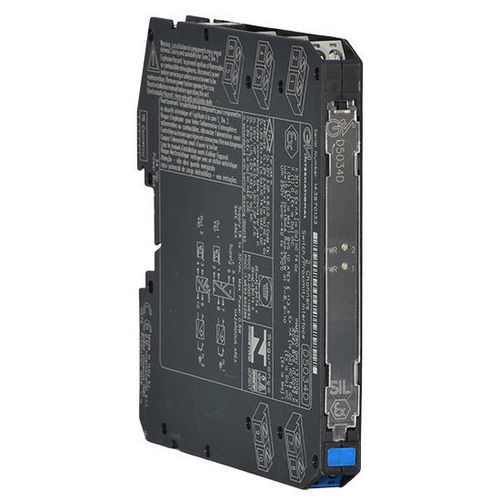

Repetidor de corrente D5034D

O repetidor de interruptor/detector de proximidade D5034D é um módulo adequado para aplicações que exigem nível SIL 3 em sistemas relacionados à segurança para indústrias de alto risco. A unidade pode ser conectada a interruptores ou detectores de proximidade localizados em áreas classificadas e repete a corrente de entrada para a saída na área segura. As placas de entrada digital DCS/PLC compatíveis com dispositivos NAMUR podem detectar o status/falha de sensores de proximidade ou interruptores equipados com resistores de fim de linha, em modo transparente, através do módulo. - SIL 3/SC 3 - Entrada da Zona 0/Div. 1 - Instalação na Zona 2/Div. 2 - 2 canais totalmente independentes - Espelhamento de falhas de campo para PLC NAMUR DI - Alta precisão - Isolamento de três portas: entrada/saída/alimentação - Alta densidade, dois canais por unidade Especificações técnicas: Fornecimento - Tensão: 24 Vdc nominal (18 a 30 Vdc), protegido contra polaridade reversa. - Consumo de corrente: 30 mA @ 24 Vdc com entrada em curto-circuito, típico. - Dissipação de potência: 0.72 W @ 24 Vdc com entrada em curto-circuito, típico. Entrada - Faixa de corrente: ≥ 0.1 mA a ≤ 8.0 mA. - Fonte de entrada equivalente: 8 V 1 kΩ típico (8 V sem carga, 8 mA em curto-circuito). Saída - Tipo: 0.1 a 8.0 mA em modo sink, V máx. 30 V, corrente limitada ≈ 8 mA, repete o nível de corrente de entrada. - Tempo de resposta: 1 ms (mudança de passo de 0 a 100 %). - Dissipação de potência: 0.4 W @ 24 Vdc com entrada em curto-circuito, típico. Desempenho - Condições de referência: Fornecimento de 24 V, temperatura ambiente 23 ± 1 °C. - Precisão de calibração: ≤ ± 0.25 % FSR. - Precisão de linearidade: ≤ ± 0.25 % FSR. - Influência da temperatura: ≤ ± 0.03 % FSR em zero/faixa para uma mudança de 1 °C. Isolamento - Tensão de teste: IS Entrada/Saída 2.5 kV; IS Entrada/Fornecimento 2.5 kV; IS Entrada/IS Entrada 500 V; Saída/Fornecimento 500 V; Saída/Saída 500 V. Condições ambientais - Temperatura de operação: limites de temperatura –40 a +70 °C. - Temperatura de armazenamento: limites de temperatura –45 a +80 °C. Descrição de segurança - Equipamento: Aparelhos associados e equipamento elétrico à prova de faísca. - Parâmetros de segurança: Uo = 10.5 V, Io = 15 mA, Po = 39 mW nos terminais 7-8, 9-10. Um = 250 Vrms ou Vdc, -40 °C ≤ Ta ≤ 70 °C. Montagem - Tipo: Trilho DIN de 35 mm, com ou sem barramento de alimentação ou em bloco terminal personalizado. - Peso: cerca de 140 g. - Conexão: por blocos de terminais de parafuso desconectáveis polarizados para terminais de até 2.5 mm² (13 AWG). - Dimensões: Largura 12.5 mm, Profundidade 123 mm, Altura 120 mm. - Status: ATIVO - Canais: 2
