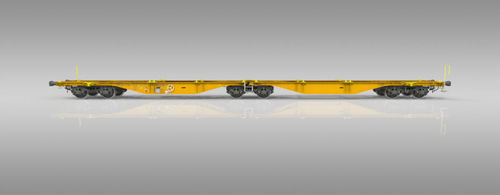

Transportadora com rodas Sggrss 80´

com plataformapara contêineres

Visão geral
O vagão intermodal articulado Sggrss 80' com duas plataformas e três bogies é projetado para o transporte eficiente de contentores de 20', 30' e 40' e de swap bodies compatíveis. O vagão cumpre as normas TSI, EN e UIC e está autorizado à circulação com marcação TEN GE.

Características

• Projeto articulado com três bogies que permite distribuição flexível da carga e redução das ações sobre os carris.
• Desenvolvido e certificado de acordo com os requisitos TSI, EN e UIC; conformidade UIC 596-6 com marcação "C".
• Elevada capacidade de carga útil: aproximadamente 108,0 t no total nas duas plataformas.

Compatibilidade
Adequado para contentores segundo UIC 592 (ISO 668) e swap bodies em conformidade com UIC 592 e UIC 596-6. As possibilidades de carga estão de acordo com o diagrama de carga.

• Séries 1 de contentores de mercadorias – 1CX, 1C, 1CC, 1AX, 1A, 1AA, + 1BX, 1B, 1BB (1)(2)(3)
• Swap bodies simétricos – (20), 40, + (30) (1), + (21), 22, 23, 24, (26), (29) (2), + (31) (3)
• Swap bodies assimétricos – NA + (81), 82, (84), (85), (86) (1), + (60) (2)(3)

Especificações técnicas

• Carga por eixo: 22,5 t / eixo
• Bitola: 1.435 mm
• Perfil de carga: G1-TSI
• Regime de travagem: "SS" e "S"
• Tipo de travão: GP-A (K)
• Velocidade máx. a 135,0 t: 100 km/h
• Velocidade máx. a 120,0 t: 120 km/h
• Condição climática: T1
• Raio mínimo Rmin (vagão único desacoplado): 75,0 m
• Comprimento entre buffers: 26.040 mm
• Massa própria: ~27,0 t
• Carga útil: ~108,0 t
• Altura de carga: 1.155 mm
• Tipo de bogie: Y25Ls(s)1-KV
• Número de espigões para contentores: 16; 20; 24; 32; 40
