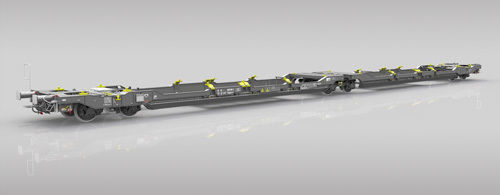

Transportadora com rodas Sdggmrss

com plataformapara contêineres

Características

• Vagão articulado de duas plataformas sobre três bogies, pertencente a uma nova família de vagões intermodais.
• Adequado ao transporte de semirreboques com invólucro segundo o código de compatibilidade "e" (IRS 50596-5).
• Também transporta contentores ISO (20', 30', 40' e 45') e caixas móveis de acordo com ISO 668, UIC 592 e IRS 50596-6.
• Projeto em conformidade com as normas TSI, EN e UIC e com marcação TEN GE para operação em tráfego.
• Atende a IRS 50596-6 e apresenta as marcações "C" e "P" com código de compatibilidade de invólucro "e".
• Chassi conforme EN 12663-2.

Capacidades

• Contentores da classe 1 – 1C, 1CC, 1CX, 1B, 1BB, 1BX, 1A, 1AA, 1AX, 1EE segundo ISO 668.
• Caixas móveis simétricas e assimétricas segundo IRS 50592.
• Semirreboques com invólucro segundo o código de compatibilidade "e" (IRS 50596-5).

Carregamento
As possibilidades de carregamento estão de acordo com o diagrama de carregamento fornecido; consulte o diagrama para posicionamento específico e limites de distribuição de carga por eixo.

Parâmetros
Carga por eixo: 22.5 t
Bitola: 1.435 mm
Gabarito de circulação: G1+GI1 – TSI WAG
Regime de travagem: "S" ou "SS"
Tipo de travão: GP-A (K)
Vel. máx., regime SS (até 20 t/eixo): 120 km/h
Vel. máx., regime S (até 14.5 t/eixo): 120 km/h
Vel. máx., regime S/SS (até 22.5 t/eixo): 100 km/h
Condições climáticas: T1, T3 – TSI WAG
R_min (vagão simples): 75.0 m
Comprimento sobre os buffers: 34,200 mm
Peso próprio: ~ 35.0 t
Carga útil: ~ 100.0 t
Altura de carga dos contentores: 1,155 mm
Tipo de bogie: Y25Ls(s)di(f)-KC1(V)

Especificações técnicas

• Carga por eixo: 22.5 t
• Bitola: 1.435 mm
• Gabarito de circulação: G1+GI1 – TSI WAG
• Regime de travagem: "S" ou "SS"
• Tipo de travão: GP-A (K)
• Vel. máx. (regime SS, até 20 t/eixo): 120 km/h
• Vel. máx. (regime S, até 14.5 t/eixo): 120 km/h
• Vel. máx. (regime S/SS, até 22.5 t/eixo): 100 km/h
• Condições climáticas: T1, T3 – TSI WAG
• R_min (vagão simples): 75.0 m
• Comprimento sobre os buffers: 34,200 mm
• Peso próprio: ~ 35.0 t
• Carga útil: ~ 100.0 t
• Altura de carga dos contentores: 1,155 mm
• Tipo de bogie: Y25Ls(s)di(f)-KC1(V)
