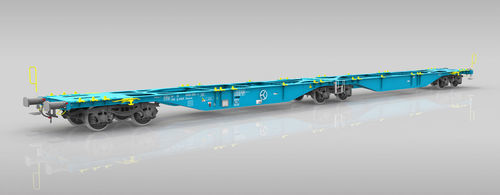

Transportadora com rodas Sggmrss 90´

com plataformapara contêineres

Características

• Vagão articulado de duas plataformas sobre três bogies, pertencente a uma nova família de vagões intermodais.
• Produzido em várias configurações para transporte de contentores de diferentes comprimentos (20', 30', 40' e 45') e superestruturas intercambiáveis no transporte intermodal.
• Projeto em conformidade com as normas TSI, EN e UIC, com marcação TEN GE para circulação.
• Cumpre a norma IRS 50596-6 e ostenta a marcação "C".
• Subestrutura em conformidade com EN 12663-2 e UIC 530-1 para montagem do acoplador automático.

Capacidades

• Suporta classes de contentores ISO 668: 1, 1C, 1B, 1A, 1EE.
• Aceita superestruturas intercambiáveis simétricas e assimétricas segundo IRS 50592.
• Pode ser equipado com superestruturas especializadas dotadas de cantos ISO apropriados.

Observações
As possibilidades de carregamento estão de acordo com o diagrama de carregamento.

Parâmetros
Carga por eixo: 22,5 t / eixo
Bitola: 1,435 mm
Gabarito: G1+GI1 – TSI WAG
Regime de travagem: "S" ou "SS"
Tipo de travão: GP-A (K)
Vel. máx., regime SS (até 20 t/eixo): 120 km/h
Vel. máx., regime S (até 14,5 t/eixo): 120 km/h
Vel. máx., regime S/SS (até 22,5 t/eixo): 100 km/h
Condição climática: T1 – TSI WAG
Rmin: 75,0 m
Comprimento entre amortecedores: 29.590 mm
Peso em vazio: ~27,8 t
Carga útil: ~107,2 t
Altura de carregamento: 1.155 mm
Tipo de bogie: Y25Ls(s)1-KV

Especificações técnicas

• Carga por eixo: 22,5 t / eixo
• Bitola: 1,435 mm
• Gabarito: G1+GI1 – TSI WAG
• Regime de travagem: "S" ou "SS"
• Tipo de travão: GP-A (K)
• Vel. máx. (regime SS, até 20 t/eixo): 120 km/h
• Vel. máx. (regime S, até 14,5 t/eixo): 120 km/h
• Vel. máx. (regime S/SS, até 22,5 t/eixo): 100 km/h
• Condição climática: T1 – TSI WAG
• Raio mínimo de curva (Rmin): 75,0 m
• Comprimento entre amortecedores: 29.590 mm
• Peso em vazio: aproximadamente 27,8 t
• Carga útil: aproximadamente 107,2 t
• Altura de carregamento: 1.155 mm
• Tipo de bogie: Y25Ls(s)1-KV
• Contentores compatíveis: classes ISO 668 (20', 30', 40', 45') e superestruturas intercambiáveis segundo IRS 50592
