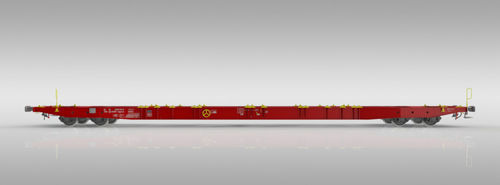

Transportadora com rodas Sggnss 80´

para contêineres

Características

• Este vagão intermodal é adequado para transporte de contentores e carroçarias móveis de vários comprimentos (20', 30', 40') classificados segundo ISO 668.
• O projeto do vagão cumpre os requisitos das normas TSI, EN e UIC e possui a marcação TEN GE para operação em tráfego.

Capacidades

• Contentores segundo ISO 668: classes 1 – 1E, 1C, 1B, 1A.
• Carroçarias móveis segundo UIC 592, em conformidade com UIC 596-6:
  • Carroçarias móveis simétricas – (20), (21), 22, 23, 24, (26), (29), (30), (31), 40, 42, (44), (45).
  • Carroçarias móveis assimétricas – (60), (81), 82, (84), (85), (86), (91), (94), (95), 96, (97), (98).

Informações adicionais
As possibilidades de carga estão de acordo com o diagrama de carregamento.

Parâmetros (tabela)
Carga por eixo: 22,5 t
Peso vazio: 21,5 t
Bitola: 1.435 mm
Gabarito de circulação: G1-TSI
Regime de travão: "SS"
Tipo de travão: GP-A (K)
Velocidade máx. (até 14,5 t / eixo): 120 km/h
Velocidade máx. (acima de 14,5 t / eixo): 100 km/h
Condições climáticas: T1-TSI
Rmin: 75,0 m
Rmin: 150,0 m
Comprimento sobre os amortecedores: 25.940 mm
Comprimento sob o chassis: 24.700 mm
Altura de carregamento: 1.155 mm
Tipo de bogie: Y25Ls(s)1-K
Diâmetro da roda: 920 mm
Número de pinos para contentores: 34

Nota
As descrições fornecidas aqui destinam-se apenas a fins informativos.

Especificações técnicas

• Carga por eixo: 22,5 t
• Peso vazio: 21,5 t
• Bitola: 1.435 mm
• Gabarito de circulação: G1-TSI
• Regime de travão: "SS"
• Tipo de travão: GP-A (K)
• Velocidade máx. (até 14,5 t / eixo): 120 km/h
• Velocidade máx. (acima de 14,5 t / eixo): 100 km/h
• Condições climáticas: T1-TSI
• Raio mínimo (Rmin): 75,0 m e 150,0 m
• Comprimento sobre os amortecedores: 25.940 mm
• Comprimento sob o chassis: 24.700 mm
• Altura de carregamento: 1.155 mm
• Tipo de bogie: Y25Ls(s)1-K
• Diâmetro da roda: 920 mm
• Número de pinos para contentores: 34
• Adequado para contentores ISO 668 (20', 30', 40') e numerosos tipos de carroçarias móveis UIC (simétricas e assimétricas conforme UIC 592 / UIC 596-6)
