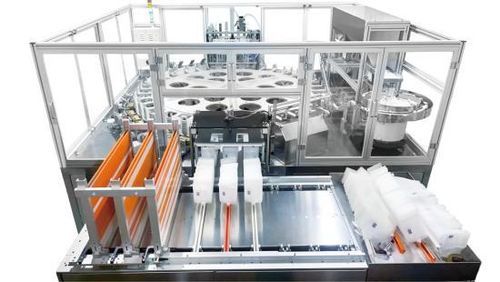

Seladora rotativa GF-3000Z

totalmente automáticapara produtos alimentaresde líquidos

Introdução do produto
A máquina rotativa automática de três estações para selagem de bico foi projetada para inserção automática e selagem térmica de canudos e sacos com bico. Adequada a vários diâmetros de canudos e tamanhos de sacos com bico, é usada em embalagens de bebidas, gelatinas bebíveis, condimentos e produtos de higiene. Pode ser personalizada para integrar com linhas de enchimento.

Marca / Nº do item

• Brand: GBPI
• Item NO.: GF-3000Z

Parâmetros técnicos
Item: Especificações técnicas
Dimensões totais: 3900 mm × 2900 mm × 2000 mm (C × L × A)
Tipo de selagem: Sacos stand-up com bico, sacos selados em três lados, sacos com fundo, sacos de forma especial (personalizáveis)
Especificações do produto: Tamanho do saco: 80–180 mm (C), 70–120 mm (L); comprimento de selagem: 60–120 mm
Tamanho do canudo: 8,5 mm (padrão), 10 mm, 14 mm, 16 mm, etc.
Velocidade de trabalho: 120 un/min (varia com material e tamanho do saco)
Precisão de posicionamento: ≤ ±0,5 mm
Ferramentas de selagem térmica: 6 conjuntos no total (1 pré-aquecimento, 4 selagem térmica, 1 arrefecimento)
Módulo de controlo de temperatura: 2 conjuntos (módulos de 12 canais) precisão ±0,1°C
Intervalo de temperatura: Ambiente a 300°C
Alimentação elétrica: 380V/50Hz, 15 kW
Fornecimento de ar: 0,6–0,8 MPa, 15 L/min
Peso do equipamento: 3000 kg

Características do produto

• Alimentação automática de canudos, alimentação de sacos, selagem térmica e descarga; ligação de máquinas reduz mão-de-obra (2–4 operadores para linhas ligadas, 1 operador para unidade única).
• Estrutura rotativa de três estações para ocupação reduzida de espaço e operação estável.
• Ecrã tátil LCD para fácil definição de parâmetros, controlo preciso e funcionamento contínuo.
• Módulos de controlo de temperatura importados e componentes pneumáticos SMC/Festo/Airtac com PLC Omron para desempenho fiável.
• Deteção automática de falhas com alarme, paragem, diagnóstico e indicação da posição da avaria.
• Capaz de 120–135 un/min dependendo do material e tamanho do saco.
• Alimentação de sacos em três estações para aumentar o rendimento; tamanho do saco ajustável (máx. 180 mm × 120 mm) ou personalizável.
• Sistema de selagem com aquecimento e arrefecimento faseado; lâminas de selagem intercambiáveis para diferentes tipos de canudos/bicos.

Composição do sistema

• Inclui alimentação de canudos, alimentação de sacos, selagem térmica, recolha de produtos, sistema de controlo central e base.
• Sistema de alimentação de canudos: funil, cuba vibratória, trilho guia e sensor fotoelétrico para controlo automático.
• Sistema de alimentação de sacos: ventosas pneumáticas para entrega fiável dos sacos.
• Sistema de selagem térmica: prato rotativo grande com 6 conjuntos de lâminas (1 pré-aquecimento, 4 selagem, 1 arrefecimento); estrutura de estação ajustável e lâminas personalizáveis.
• Sistema de recolha: plataformas para produto acabado e rejeitados; controlo fotoelétrico e pneumático para alinhamento automático das bordas.
• Painel de controlo: ecrã tátil para introdução de parâmetros e estado em tempo real (contagem, tempo).

Áreas de aplicação

• Sacos stand-up para detergente
• Sacos stand-up para condimentos
• Sacos para bebidas
• Sacos de água dobrados

Especificações técnicas

• Brand: GBPI
• Modelo / Item NO.: GF-3000Z
• Dimensões totais: 3900 mm × 2900 mm × 2000 mm
• Tamanho do saco: 80–180 mm (C) × 70–120 mm (L); comprimento de selagem 60–120 mm
• Tamanhos de canudo: 8,5 mm, 10 mm, 14 mm, 16 mm
• Velocidade de trabalho: 120 un/min (dependente de material e tamanho)
• Precisão de posicionamento: ≤ ±0,5 mm
• Ferramentas de selagem: 6 conjuntos (1 pré-aquecimento, 4 selagem, 1 arrefecimento)
• Controlo de temperatura: módulos de 12 canais (2 conjuntos) precisão ±0,1°C
• Intervalo de temperatura: Ambiente a 300°C
• Alimentação elétrica: 380V/50Hz, 15 kW
• Fornecimento de ar: 0,6–0,8 MPa, 15 L/min
• Peso do equipamento: 3000 kg
