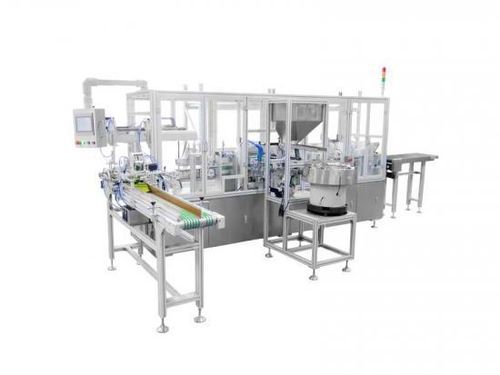

Seladora linear GF-1700XB

totalmente automáticapara plaquetas de usinagempara sachês com bico

Introdução do produto
Máquina projetada para inserção automática de tubos e selagem térmica de bolsas com bico de canto e outros formatos de bolsas com bico. Suporta vários diâmetros de canudo e formatos de saco, e pode ser personalizada para conexão em linha com linhas de enchimento.

Detalhes do produto
Brand: GBPI
Item NO.: GF-1700XB
Pagamento: 100% TT antecipado
Origem do produto: Guangzhou China
Porto de embarque: Huangpu
Prazo de entrega: 20-30 dias

Parâmetros técnicos
Dimensões totais: 5800mm×2100mm×1800mm (Comprimento×Largura×Altura)
Tipo de selagem: Sacos stand-up, sacos selados em três lados, sacos sanfonados, sacos de formato especial
Tipos de materiais: Sacos: camada interna PE, camada interna PP; Canudos: PE, PP
Especificações do produto: Comprimento do saco: 150–350 mm; Largura: 130–250 mm; Comprimento da selagem: 60–120 mm (personalizável); Tamanho do canudo: 8,5 mm (padrão), 10 mm, 14 mm, 16 mm, etc.
Velocidade de trabalho: 40–45 peças por minuto (dependendo do material e do tamanho do saco)
Ângulo de selagem chanfrado: 45° ±5° (outros ângulos personalizáveis)
Precisão de posicionamento: ≤ ±0,5 mm
Ferramentas de selagem: 6 conjuntos (1 pré-aquecimento, 4 selagem, 1 resfriamento)
Temperatura de aquecimento: 0–300 °C
Alimentação elétrica: 380V/50Hz, 9KW
Fornecimento de ar: 0,6–0,8MPa, 12L/min
Peso do equipamento: 2200 kg

Campo de aplicação

• Saco com bico para gel
• Saco com bico para leite de soja
• Saco com bico para produtos de higiene pessoal
• Saco para purê
• Saco com bocal de formato especial
• Saco dobrável de hidratação/água para uso externo

Características do produto

• Modo de canal único com processos totalmente automáticos: separação de sacos, corte de canto, carregamento de tubos e selagem térmica.
• Controle PLC e ajustes inteligentes de parâmetros para rápida troca entre tipos de sacos e especificações de canudos.
• Módulos de controle de temperatura importados e componentes pneumáticos (SMC, Festo, AirTAC) para operação estável.
• Aquecimento por etapas com resfriamento final para garantir selagens uniformes e de qualidade.
• Detecção automática de falhas com alarme, parada e exibição de diagnóstico para resolução rápida de problemas.
• Design compacto e eficiente em espaço com desempenho estável.
• Principais componentes em liga de alumínio e aço inoxidável, conforme requisitos de higiene GMP para alimentos/farmacêutico.

Composição do sistema

• Sistema de alimentação de sacos: inclui separação, posicionamento e mecanismos de manuseio.
• Sistema de alimentação de tubos: placa vibratória, alimentação vibratória linear e mecanismo rotativo de carregamento de tubos com detecção automática e controlo start/stop.
• Sistema de selagem térmica: 1 conjunto de facas de pré-aquecimento, 4 conjuntos de facas de selagem, 1 conjunto de facas de resfriamento (personalizável conforme especificações dos canudos).
• Sistema de recolha de sacos: transporte uniforme, alinhamento automático dos sacos e posição reservada para codificador de data.
• Sistema de controlo: visualização em tempo real do estado de trabalho incluindo contagem de produtos acabados, data, parâmetros do servo, parâmetros dos cilindros e tempo de selagem.

Especificações técnicas

• Dimensões totais: 5800mm × 2100mm × 1800mm (C×L×A)
• Tipo de selagem: Stand-up, três lados, sanfonado, forma especial
• Materiais: Sacos (Interior PE / Interior PP), Canudos (PE / PP)
• Faixa de tamanho do saco: Comprimento 150–350 mm; Largura 130–250 mm; Comprimento de selagem 60–120 mm (personalizável)
• Tamanhos de canudos: 8,5 mm (padrão), 10 mm, 14 mm, 16 mm, etc.
• Velocidade de trabalho: 40–45 pcs/min (dependente do material e do tamanho do saco)
• Ângulo de selagem chanfrado: 45° ±5°
• Precisão de posição: ≤ ±0,5 mm
• Ferramentas de selagem: 6 conjuntos (1 pré-aquecimento, 4 selagem, 1 resfriamento)
• Faixa de temperatura de aquecimento: 0–300 °C
• Alimentação: 380V/50Hz, 9KW
• Ar requerido: 0,6–0,8 MPa, 12 L/min
• Peso do equipamento: 2200 kg
