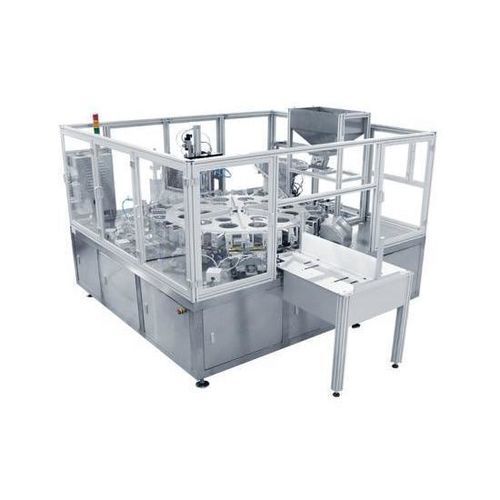

Colocadora e seladora rotativa GF-2200Z

totalmente automáticapara máquina embaladorapara plaquetas de usinagem

Visão geral do produto
O GF-2200Z é uma máquina automática de inserção e selagem de bicos. Os bicos são alimentados por funil, bandeja vibratória e calhas até o suporte do bico, giram no prato rotativo até a estação de embalagem, onde as embalagens são posicionadas na fixação do bico e conduzidas em conjunto até a estação de selagem térmica. As facas de selagem frontal e traseira executam o selamento; embalagens aprovadas são empurradas para a área de produtos acabados e rejeitos são removidos automaticamente na saída de rejeição.

Dados principais do produto

• Brand: GBPI
• Model: GF-2200Z
• Payment: 100% TT In Advance
• Product Origin: Guangzhou, China
• Shipping Port: Huangpu
• Lead Time: 20–30 days

Especificações técnicas
Dimensões totais: 2400 x 2200 x 2000 mm (C x L x A)
Tipos de embalagem: Stand-up pouches, sacos com selagem em 3 lados, sacos com fundo sanfonado, sacos de formato especial
Tipos de material: Camada interna de pouches PE/PP; Tubos PE/PP
Faixa de tamanho da embalagem: Comprimento 80–190 mm; Largura 70–120 mm
Comprimento de selagem: 60–120 mm
Tamanhos de palhinha/bico: 8,5 mm, 10 mm, 14 mm, 16 mm, etc.
Velocidade de trabalho: 80–90 unid/min
Precisão de posicionamento: ≤0,5 mm
Ferramentas de selagem: 6 grupos (1 pré-aquecimento, 4 selagem, 1 resfriamento)
Módulos de controle de temperatura: 18 grupos, precisão ±0,1°C
Faixa de temperatura de aquecimento: 0–300°C
Alimentação elétrica: 380V/50Hz, 11KW
Fornecimento de ar: 0,6–0,8 MPa, 2000 L/H
Peso do equipamento: 2100 Kg

Campo de aplicação

• Sacos com bico para gel
• Sacos com bico para leite de soja
• Sacos com bico para produtos de higiene
• Sacos para purê
• Sacos com bico de formato especial
• Sacos de hidratação dobráveis para atividades ao ar livre

Sistema avançado

• Sistema de alimentação de bicos composto por calhas, disco vibratório e trilhos guia; sensores fotoelétricos controlam a carga.
• Sistema de alimentação de sacos com ventosa pneumática; entrega e selagem em posições duplas para aumentar a eficiência.
• Sistema de selagem térmica com grande prato rotativo, lâminas de selagem e estações de trabalho ajustáveis; 6 conjuntos de lâminas (1 pré-aquecimento, 4 selagem, 1 resfriamento).
• Estações de trabalho ajustáveis para diferentes tamanhos de embalagem; lâminas intercambiáveis para vários tipos de bico.
• Cada lâmina de selagem possui controlador de temperatura independente para operação/depuração independentes.
• Sistema de coleta composto por mesa de produtos acabados e mesa de recuperação de resíduos; sensores fotoelétricos e controle pneumático permitem operação automática.
• Painel de controle com tela tátil para configuração de parâmetros e status em tempo real (contagens, tempo, taxas de sucesso/falha).
• Outras peças: controladores de temperatura, manômetros e botões de emergência; base modular para fácil desmontagem, transporte e montagem.

Características do produto

• Funcionamento totalmente automático; um operador pode operar a máquina carregando periodicamente bicos e embalagens.
• Estrutura em disco reduz a área ocupada.
• Componentes em alumínio e aço inoxidável para atender requisitos higiênicos das indústrias alimentícia e farmacêutica.
• Operação estável com controle preciso para longas jornadas contínuas.
• Módulos de controle de temperatura importados, componentes pneumáticos SMC e PLC Omron para garantir qualidade e desempenho.
• Detecção automática de falhas com alarme, parada automática e exibição da localização da falha.

Produção da máquina / Amostras de trabalho
O GF-2200Z é um sistema integrado composto pelo módulo de selagem térmica, módulo de alimentação de bicos, módulo de alimentação de embalagens, módulo de saída e sistema de controle central montados em uma única base. Todos os subsistemas utilizam sensores e relés para operar de forma coordenada e garantir fabricação de embalagens eficiente e consistente.

Especificações

• Brand: GBPI
• Model: GF-2200Z
• Dimensões totais: 2400 x 2200 x 2000 mm
• Tipos de embalagem: Stand-up pouches, sacos 3 lados, sacos com fundo sanfonado, sacos de formato especial
• Tipos de material: Pouches camada interna PE/PP; Tubos PE/PP
• Faixa de tamanho da embalagem: Comprimento 80–190 mm; Largura 70–120 mm
• Comprimento de selagem: 60–120 mm
• Tamanhos de bico: 8,5 mm, 10 mm, 14 mm, 16 mm
• Velocidade de trabalho: 80–90 unid/min
• Precisão de posicionamento: ≤0,5 mm
• Controle de temperatura: 18 grupos, precisão ±0,1°C
• Alimentação: 380V/50Hz, 11KW
• Ar: 0,6–0,8 MPa, 2000 L/H
• Peso do equipamento: 2100 Kg
• Lead Time: 20–30 days
