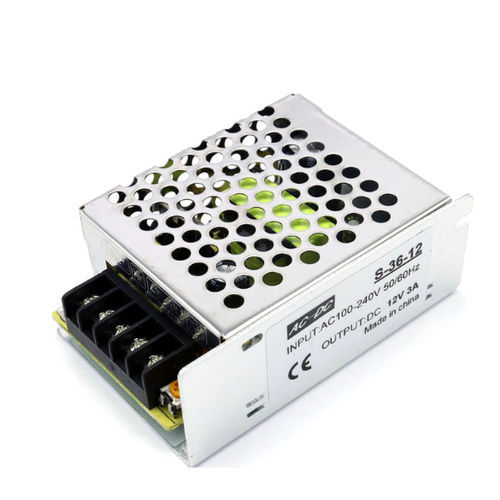

Fonte de alimentação elétrica de mesa VT-S series

CA/CCreguladacom saída simples

Descrição A fonte de alimentação chaveada (SMPS) é um dispositivo de conversão de energia de alta frequência que transforma a tensão de entrada na tensão ou corrente exigida pela aplicação por meio de diferentes topologias de circuito. A família VT-S fornece saídas de 12V em vários níveis de potência e inclui função de carga em modelos aplicáveis.

Aplicação

• Controle de automação industrial
• Equipamento militar
• Equipamentos de pesquisa científica
• Iluminação LED
• Equipamentos de controle industrial
• Equipamentos de comunicação
• Equipamentos de energia e instrumentação
• Equipamentos médicos
• Refrigeração e aquecimento de semicondutores
• Purificadores de ar, frigoríficos eletrônicos, displays LCD
• Produtos audiovisuais, monitoramento de segurança, fitas LED, gabinetes de computador, produtos digitais e instrumentos

Resumo (descrição curta) Tensão de entrada: 100V–240VAC
Tensão de saída: 12VDC
Exemplos de tamanho e peso: VT-S-12-12 70*40*30mm / 0.058kg; VT-S-36-12 85*58*33mm / 0.12kg; VT-S-60-12 110*78*36mm / 0.18kg; VT-S-120-12/VT-S-150-12 129*99*40mm / 0.28kg; VT-S-180-12 199*98*42mm / 0.44kg
Garantia: 2 anos

Parâmetros técnicos comuns (aplicável a modelos/séries) Tensão de entrada: 100V–240VAC
Faixa de ajuste da tensão de saída: ±10%
Frequência: 47–63Hz
Eficiência: 87%
Proteção contra sobretensão: Sim
Proteção contra sobrecarga: Sim
Proteção contra curto-circuito: Sim
Umidade: 20%–90% RH
Ripple: 120 mVp-p
Temperatura de operação: -40℃ a 65℃

Série 12V (12W-180W) - dados dos modelos Modelo: VT-S-12-12 — Potência de saída: 12W — Corrente de saída: 1A — Dimensão: 70*40*30mm — Peso: 0.058kg
Modelo: VT-S-36-12 — Potência de saída: 36W — Corrente de saída: 3A — Dimensão: 85*58*33mm — Peso: 0.12kg
Modelo: VT-S-60-12 — Potência de saída: 60W — Corrente de saída: 5A — Dimensão: 110*78*36mm — Peso: 0.18kg
Modelo: VT-S-120-12 — Potência de saída: 120W — Corrente de saída: 10A — Dimensão: 129*99*40mm — Peso: 0.28kg
Modelo: VT-S-150-12 — Potência de saída: 150W — Corrente de saída: 12.5A — Dimensão: 129*99*40mm — Peso: 0.28kg
Modelo: VT-S-180-12 — Potência de saída: 180W — Corrente de saída: 15A — Dimensão: 199*98*42mm — Peso: 0.44kg

Série 12V (200W-1000W) - dados dos modelos Modelo: VT-S-240-12 — Potência de saída: 240W — Corrente de saída: 20A — Dimensão: 200*110*50mm — Peso: 0.6kg
Modelo: VT-S-360-12 — Potência de saída: 360W — Corrente de saída: 30A — Dimensão: 215*113*50mm — Peso: 0.73kg
Modelo: VT-S-480-12 — Potência de saída: 480W — Corrente de saída: 40A — Dimensão: 215*113*50mm — Peso: 0.73kg
Modelo: VT-S-600-12 — Potência de saída: 600W — Corrente de saída: 50A — Dimensão: 242*124*65mm — Peso: 1.2kg
Modelo: VT-S-720-12 — Potência de saída: 720W — Corrente de saída: 60A — Dimensão: 242*124*65mm — Peso: 1.2kg
Modelo: VT-S-1000-12 — Potência de saída: 1000W — Corrente de saída: 83A — Dimensão: 246*133*70mm — Peso: 1.2kg

Características / especificações técnicas

• Brand: VOITA
• Tensão de entrada: 100V–240VAC
• Tensão de saída: 12VDC (para a série 12V)
• Faixa de ajuste da tensão de saída: ±10%
• Faixa de potência (série 12V): 12W–1000W conforme o modelo
• Faixa de corrente (série 12V): 1A–83A conforme o modelo
• Frequência: 47–63Hz
• Eficiência: 87%
• Proteções: sobretensão, sobrecarga, curto-circuito
• Umidade: 20%–90% RH
• Ripple: 120 mVp-p
• Temperatura de operação: -40℃ a 65℃
• Dimensões & pesos: ver entradas específicas por modelo acima
• Garantia: 2 anos
