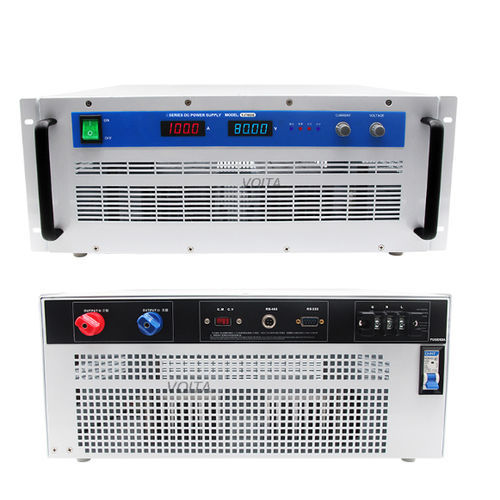

Fonte de alimentação elétrica 3U VT-ADP10010

CA/CCreguladade corrente constante

Descrição breve Faixa de tensão de entrada: 1. Fase: AC110V±10%, 50Hz/60Hz; 2. Fase: AC220V±10%, 50Hz/60Hz; 3. Fase: AC380V±10%, 50Hz/60Hz. Tensão de saída: 0-1000VDC. Corrente de saída: 0-10A. Tamanho e peso: 10000W para montagem em rack 3U: 680*490*135mm / 36,8kg. Garantia: 2 anos. Aplicação

• A fonte de alimentação regulada DC ajustável é amplamente utilizada em controle industrial, energia eletrônica, galvanoplastia, comunicação, pesquisa científica.
• Instrumento, militar, médico, navio, ferrovia e outros campos de alta tecnologia.
• Motor: motor elétrico, controlador de veículo elétrico, teste de motor DC, etc.
• Ferramentas elétricas: Teste e envelhecimento de LED, teste e envelhecimento de lâmpadas economizadoras de energia, teste de lâmpadas, gaseificação de tungsténio, etc.
• Automóvel: eletrónica automóvel, motor DC de alta potência, controlador de motor automóvel, iluminação automóvel, isqueiro, áudio e vídeo automóvel, etc.
• Dispositivos electrónicos: condensadores, resistências, relés, transístores, sensores, etc.
• Display: ecrã de visualização, ecrã líquido, ecrã tátil, DVD de bordo, ecrã de telemóvel.
• Classe eletroquímica: eletrólise, galvanoplastia, oxidação anódica, investigação de metais não ferrosos, etc.

Faixa de Personalização

• Tensão de entrada: 1 fase 110VAC/220VAC ou 3 fases 380VAC.
• Tensão de saída: 0-3000V variável ou nomeado.
• Corrente de saída: 0-2000A variável ou nomeado.
• Porta serial: RS232, RS485, interrutor de temporização.
• 750KW Max Output (faixas personalizadas disponíveis).

Parâmetros Técnicos (tabela) Modelo: VT-ADP10010 Faixa de tensão de entrada: 1 Fase: AC110V±10%, 50Hz/60Hz; 1 Fase: AC220V±10%, 50Hz/60Hz; 3 Fase: AC380V±10%, 50Hz/60Hz Tensão de saída: 0-1000VDC Corrente de saída: 0-10A Potência: 10000W Estabilização da tensão: ≤0,3% + 10mV Estabilização de carga: ≤0,5% + 30mV Ondulações e ruídos: ≤0,5% + 10mVrms Precisão do ecrã de tensão: 4 dígitos Precisão: ±1% + 1 palavra (10%-100% da classificação); gamas: 0.000V-9,999V, 0,00V-99,99V, 0-0V-999,9V Precisão do ecrã de corrente: 4 dígitos Precisão: ±1% + 1 palavra (10%-100% da classificação); gamas: 0.000A-9,999A, 0,00A-99,99A, 0-0A-999,9A Resistência de isolamento: Entrada-saída: ≥ 20MΩ; Entrada-casca: ≥ 20MΩ; Saída-casca: ≥ 80MΩ Resistência do isolamento: Entrada-saída: AC1500V, 10mA, 1 minuto; Entrada-concha: AC1500V, 10mA, 1 minuto; Concha de saída: AC1500V, 10mA, 1 minuto Proteção contra sobretensão de saída: Proteção O.V.P. incorporada, o valor limitado de proteção é avaliado em +5% Proteção contra sobrecarga de saída: Sobrecarga, limite de corrente, saída de corrente constante Proteção contra sobretemperatura: Proteção O.T.P. incorporada, valor de proteção: 85℃ ± 5% temperatura do dissipador de calor Ajuste de tensão: potenciómetro de precisão de 10 voltas Ajuste de corrente: potenciómetro de precisão de 10 voltas Polaridade de saída: A saída positiva (+) e a negativa (-) podem ser ligadas à terra à vontade Forma de dissipação de calor: Arrefecimento forçado por ventoinha Condições de trabalho: Projeto de uso interno; Temperatura: 0℃~40℃; Humidade: 10%~85% RH Condições de armazenamento: Temperatura: -20 ℃ ~ 70 ℃; Umidade: 10% ~ 90% RH Dimensão do produto: 680 * 490 * 135mm Lista de modelos (seleção) Cabeçalho: Modelo | Tensão de entrada | Tensão máxima de saída | Corrente máxima de saída | Padrão de alto fluxo | Dimensões | Peso 1500W Sem ecrã | AC110/220/380V | DC1000V | 100A | 100A | 285*152*110mm | 5.3kg 1500W Portátil | AC110/220/380V | DC2000V | 125A | 100A | 150*350*160mm | 6.7KG 2000W Portátil | AC110/220/380V | DC2000V | 125A | 100A | 150*350*160mm | 6.7KG 1500W/2000W Montagem em rack 2U | AC110/220/380V | DC2000V | 150A | 100A | 483*430*90mm | 12.8KG 3000W Portátil | AC110/220/380V | DC3000V | 250A | 200A | 220*460*170mm | 12.5KG 3000W para montagem em rack 2U | AC110/220/380V | DC3000V | 300A | 200A | 483*430*90mm | 15.5KG 4000W Portátil | AC110/220/380V | DC3000V | 300A | 200A | 220*460*170mm | 13.8KG 5000W para montagem em rack 3U | AC110/220/380V | DC3000V | 500A | 250A | 483*485*135mm | 21.5KG 6000W | AC110/220/380V | DC3000V | 500A | 500A | 483*460*180mm | 22.5KG 6000W Montagem em bastidor 3U | AC110/220/380V | DC3000V | 500A | 500A | 483*485*135mm | 23.5KG 8000W Montagem em bastidor 3U | AC110/220/380V | DC3000V | 500A | 500A | 483*485*135mm | 26.5KG montagem em bastidor de 10KW 3U | AC380V | DC3000V | 800A | 500A | 680*490*135mm | 36.2KG 12KW Montagem em rack 3U | AC380V | DC3000V | 800A | 500A | 680*490*135mm | 36.8KG 15KW-18KW Montagem em rack 8U | AC380V | DC3000V | 1200A | 500A | 740*530*480mm (incluindo terminais e rodízios) | 72KG 20KW-25KW Montagem em bastidor 8U | AC380V | DC3000V | 1200A | 500A | 740*530*480mm (incluindo terminais e rodízios) | 81KG 25KW-30KW Montagem em bastidor 16U | AC380V | DC3000V | / | / | 785*730*520mm | 140KG 30KW-40KW Montagem em rack 16U | AC380V | DC3000V | / | / | 785*730*520mm | 170KG 40KW-50KW Montagem em rack 16U | AC380V | DC3000V | / | / | 785*730*520mm | 190KG Caraterísticas / especificações técnicas

• Modelo: VT-ADP10010
• Potência: 10000W
• Faixa de tensão de entrada: 1 fase AC110V±10% / AC220V±10% ou 3 fases AC380V±10%, 50Hz/60Hz
• Tensão de saída: 0-1000VDC
• Corrente de saída: 0-10A
• Dimensão do produto: 680*490*135mm
• Peso: 36.8kg
• Estabilização de tensão: ≤0,3% + 10mV
• Estabilização de carga: ≤0,5% + 30mV
• Ripples & ruídos: ≤0,5% + 10mVrms
• Exatidão do display: Tensão e Corrente 4 dígitos, ±1% + 1 palavra (10%-100% rating)
• Proteções: O.V.P. (incorporado), sobrecarga/limite de corrente/saída de corrente constante, O.T.P. (incorporado, ~85℃)
• Arrefecimento: Refrigeração forçada por ventilador
• Condições de funcionamento: 0℃~40℃, 10%~85% RH
