Descrição

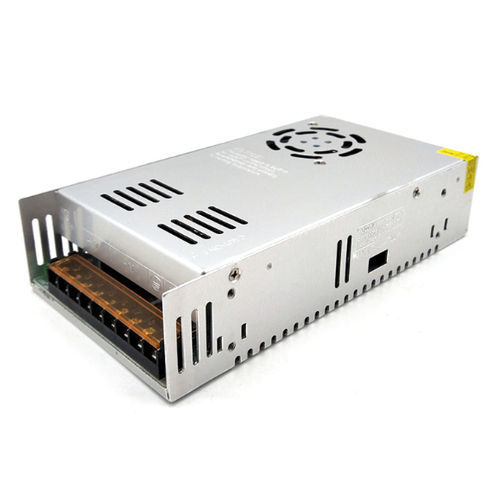

A fonte de alimentação comutada (SMPS) é um dispositivo de conversão de energia de alta frequência e um tipo de fonte de alimentação. A sua função é converter um nível de tensão na tensão ou corrente requerida pelo utilizador através de diferentes formas de arquitetura.
Aplicação
- Controlo de automação industrial
- Equipamento militar
- Equipamento de investigação científica
- Iluminação LED
- Equipamento de controlo industrial
- Equipamento de comunicação
- Equipamento de de energia
- Instrumentação
- Equipamento médico
- Refrigeração e aquecimento de semicondutores
- Purificadores de ar e frigoríficos electrónicos
- Displays de cristal líquido (LCD)
- Produtos áudio-visuais
- Monitorização de segurança
- Fitas de luz LED
- Caixas para computadores e instrumentos digitais
Notas gerais
Garantia: 2 anos
Série 5V (10W-60W)
Nome do modelo: VT-S-10-5 / VT-S-15-5 / VT-S-25-5 / VT-S-40-5 / VT-S-50-5 / VT-S-60-5
Marca: VOITA
Tensão de entrada: 100V-240VAC
Tensão de saída: 5VDC
Faixa de ajuste da tensão de saída: ±10%
Corrente de saída: 2A / 3A / 5A / 8A / 10A / 12A
Potência de saída: 10W / 15W / 25W / 40W / 50W / 60W
Frequência: 47~63HZ
Eficiência: 87%
Proteção contra sobretensão: Sim
Proteção contra sobrecarga: Sim
Humidade: 20%-90%RH
Ondulação: 120mVp-p
Temperatura de trabalho: -40℃~65℃
Proteção contra curto-circuito: Sim
Dimensão: 70*40*30mm / 85*58*33mm / 110*78*36mm / 129*99*40mm
Peso: 0,06kg / 0,12kg / 0,18kg / 0,28kg
Série 5V (100W-400W)
Nome do produto: VT-S-100-5 / VT-S-150-30 / VT-S-200-40 / VT-S-300-60 / VT-S-350-70 / VT-S-400-80
Marca: VOITA
Tensão de entrada: 100V-240VAC
Tensão de saída: 5VDC
Faixa de ajuste da tensão de saída: ±10%
Corrente de saída: 20A / 30A / 40A / 60A / 70A / 80A
Potência de saída: 100W / 150W / 200W / 300W / 350W / 400W
Frequência: 47~63HZ
Eficiência: 87%
Proteção contra sobretensão: Sim
Proteção contra sobrecarga: Sim
Humidade: 20%-90%RH
Ondulação: 120mVp-p
Temperatura de trabalho: -40℃~65℃
Proteção contra curto-circuito: Sim
Dimensão: 199*98*42mm / 200*110*50mm / 215*113*50mm / 215*115*30mm
Peso: 0,45kg / 0,57kg / 0,74kg / 0,78kg
Série 12V (12W-180W)
Nome do produto: VT-S-12-12 / VT-S-36-12 / VT-S-60-12 / VT-S-120-12 / VT-S-150-12 / VT-S-180-12
Marca: VOITA
Tensão de entrada: 100V-240VAC
Tensão de saída: 12VDC
Faixa de ajuste da tensão de saída: ±10%
Corrente de saída: 1A / 3A / 5A / 10A / 12.5A / 15A
Potência de saída: 12W / 36W / 60W / 120W / 150W / 180W
Frequência: 47~63HZ
Eficiência: 87%
Proteção contra sobretensão: Sim
Proteção contra sobrecarga: Sim
Humidade: 20%-90%RH
Ondulação: 120mVp-p
Temperatura de trabalho: -40℃~65℃
Proteção contra curto-circuito: Sim
Dimensão: 70*40*30mm / 85*58*33mm / 110*78*36mm / 129*99*40mm / 199*98*42mm
Peso: 0,058kg / 0,12kg / 0,18kg / 0,28kg / 0,44kg
Série 12V (200W-1000W)
Nome do produto: VT-S-240-12 / VT-S-360-12 / VT-S-480-12 / VT-S-600-12 / VT-S-720-12 / VT-S-1000-12
Marca: VOITA
Tensão de entrada: 100V-240VAC
Tensão de saída: 12VDC
Faixa de ajuste da tensão de saída: ±10%
Corrente de saída: 20A / 30A / 40A / 50A / 60A / 83A
Potência de saída: 240W / 360W / 480W / 600W / 720W / 1000W
Frequência: 47~63HZ
Eficiência: 87%
Proteção contra sobretensão: Sim
Proteção contra sobrecarga: Sim
Humidade: 20%-90%RH
Ondulação: 120mVp-p
Temperatura de trabalho: -40℃~65℃
Proteção contra curto-circuito: Sim
Dimensão: 200*110*50mm / 215*113*50mm / 242*124*65mm
Peso: 0,6kg / 0,73kg / 1,2kg
Série 24V (24W-180W)
Nome do produto: VT-S-24-24 / VT-S-72-24 / VT-S-120-24 / VT-S-150-24 / VT-S-240-24 / VT-S-360-24
Marca: VOITA
Tensão de entrada: 100V-240VAC
Tensão de saída: 24VDC
Faixa de ajuste da tensão de saída: ±10%
Corrente de saída: 1A / 3A / 5A / 6.25A / 10A / 15A
Potência de saída: 24W / 72W / 120W / 150W / 240W / 360W
Frequência: 47~63HZ
Eficiência: 87%
Proteção contra sobretensão: Sim
Proteção contra sobrecarga: Sim
Humidade: 20%-90%RH
Ondulação: 120mVp-p
Temperatura de trabalho: -40℃~65℃
Proteção contra curto-circuito: Sim
Dimensão: 85*58*33mm / 110*78*36mm / 129*99*40mm / 199*98*42mm / 200*110*50mm / 215*113*50mm
Peso: 0,09kg / 0,18kg / 0,28kg / 0,45kg / 0,6kg / 0,73kg
Série 24V (480W-1500W)
Nome do produto: VT-S-480-24 / VT-S-600-24 / VT-S-720-24 / VT-S-800-24 / VT-S-1000-24 / VT-S-1500-24
Marca: VOITA
Tensão de entrada: 100V-240VAC
Tensão de saída: 24VDC
Faixa de ajuste da tensão de saída: ±10%
Corrente de saída: 20A / 25A / 30A / 33.3A / 41.6A / 62.5A
Potência de saída: 480W / 600W / 720W / 800W / 1000W / 1500W
Frequência: 47~63HZ
Eficiência: 87%
Proteção contra sobretensão: Sim
Proteção contra sobrecarga: Sim
Humidade: 20%-90%RH
Ondulação: 120mVp-p
Temperatura de trabalho: -40℃~65℃
Proteção contra curto-circuito: Sim
Dimensão: 215*113*50mm / 242*124*65mm / 246*133*70mm
Peso: 0,8kg / 1,2kg / 1,6kg
Série 36V (360W-1500W)
Nome do Produto: VT-S-360-36 / VT-S-600-36 / VT-S-720-36 / VT-S-1000-36 / VT-S-1500-36
Marca: VOITA
Tensão de entrada: 100V-240VAC
Tensão de saída: 36VDC
Faixa de ajuste da tensão de saída: ±10%
Corrente de saída: 10A / 16.7A / 20A / 27.8A / 41.6A
Potência de saída: 360W / 600W / 720W / 1000W / 1500W
Frequência: 47~63HZ
Eficiência: 87%
Proteção contra sobretensão: Sim
Proteção contra sobrecarga: Sim
Humidade: 20%-90%RH
Ondulação: 120mVp-p
Temperatura de trabalho: -40℃~65℃
Proteção contra curto-circuito: Sim
Dimensão: 215*113*50mm / 242*124*65mm / 246*133*70mm
Peso: 0.8kg / 1.2kg / 1.8kg
Série 48V (150W-500W)
Nome do Produto: VT-S-150-48 / VT-S-360-48 / VT-S-400-48 / VT-S-480-48 / VT-S-500-48
Marca: VOITA
Tensão de entrada: 100V-240VAC
Tensão de saída: 48VDC
Faixa de ajuste da tensão de saída: ±10%
Corrente de saída: 3A (vários modelos)
Potência de saída: 150W / 360W / 400W / 480W / 500W
Frequência: 47~63HZ
Eficiência: 87%
Proteção contra sobretensão: Sim
Proteção contra sobrecarga: Sim
Humidade: 20%-90%RH
Ondulação: 120mVp-p
Temperatura de trabalho: -40℃~65℃
Proteção contra curto-circuito: Sim
Dimensão: 199*98*42mm / 215*113*50mm
Peso: 0.47kg / 0.8kg
Série 48V (600W-1500W)
Nome do Produto: VT-S-600-48 / VT-S-720-48 / VT-S-800-48 / VT-S-1000-48 / VT-S-1500-48
Marca: VOITA
Tensão de entrada: 100V-240VAC
Tensão de saída: 48VDC
Faixa de ajuste da tensão de saída: ±10%
Corrente de saída: 12.5A / 15A / 16.7A / 20.8A / 31.3A
Potência de saída: 600W / 720W / 800W / 1000W / 1500W
Frequência: 47~63HZ
Eficiência: 87%
Proteção contra sobretensão: Sim
Proteção contra sobrecarga: Sim
Humidade: 20%-90%RH
Ondulação: 120mVp-p
Temperatura de trabalho: -40℃~65℃
Proteção contra curto-circuito: Sim
Dimensão: 215*113*50mm / 242*124*65mm / 246*133*70mm
Peso: 0,8kg / 1,2kg / 1,6kg
Caraterísticas / especificações técnicas
- Tensão de entrada: 100V-240VAC (entrada AC universal)
- Tensões de saída disponíveis: 5VDC, 12VDC, 24VDC, 36VDC, 48VDC, dependendo do modelo
- Faixa de ajuste da tensão de saída: ±10%
- Eficiência (típica): 87%
- Frequência: 47~63Hz
- Ripple: 120mVp-p
- Faixa de temperatura de trabalho: -40℃ a 65℃
- Umidade: 20%-90% RH
- Proteções: Proteção contra sobretensão, proteção contra sobrecarga, proteção contra curto-circuito
- Faixa de potência coberta: de 10W a 1500W em séries e modelos
- As dimensões e pesos típicos variam de acordo com o modelo (consulte as tabelas de séries acima para obter detalhes)
- Garantia: 2 anos
