Fonte de alimentação elétrica para montagem em rack VT-ADP40030
CA/CCreguladade corrente constante

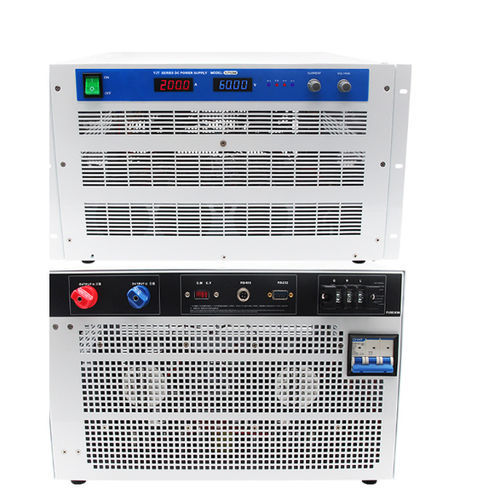

Fonte de alimentação elétrica para montagem em rack - VT-ADP40030 - Guangzhou Voita Electronic Technology Co., Ltd. - CA/CC / regulada / de corrente constante
Fonte de alimentação elétrica para montagem em rack - VT-ADP40030 - Guangzhou Voita Electronic Technology Co., Ltd. - CA/CC / regulada / de corrente constante
Fonte de alimentação elétrica para montagem em rack - VT-ADP40030 - Guangzhou Voita Electronic Technology Co., Ltd. - CA/CC / regulada / de corrente constante - imagem - 2
Guardar nos favoritos
Comparar
Mais informações no site da Guangzhou Voita Electronic Technology Co., Ltd.

Características

Montagem / formato
para montagem em rack
Tipo
CA/CC
Saída
com saída simples, regulada, com saída variável, de corrente constante
Rede
monofásica, trifásica, bifásica
Proteção
com proteção para sobrecargas, com proteção contra sobreaquecimento, com limitação de corrente
Aplicações
para aplicações industriais, para equipamento de telecomunicações, para equipamento eletrônico, para automatismo, para aplicações médicas, para aplicações marítimas, para veículo ferroviário
Outras características
programável, de alta potência, controlada por computador, com ventilação forçada
Tensão de entrada

110 V, 220 V, 380 V

Tensão de saída

MÍN: 0 V

MÁX: 400 V

Corrente

MÍN: 0 A

MÁX: 30 A

Potência

12.000 W

Descrição

Descrição resumida
  • Faixa de tensão de entrada: 1 Fase: AC110V±10%, 50Hz/60Hz; 2 Fase: AC220V±10%, 50Hz/60Hz; 3 Fase: AC380V±10%, 50Hz/60Hz
  • Tensão de saída: 0-400VDC
  • Corrente de saída: 0-30A
  • Tamanho e peso: 12000W Rack Mount 4U: 483*470*525mm / 49.2kg
  • Garantia: 2 anos
Aplicação
  • Fonte de alimentação regulada DC ajustável amplamente utilizada em controle industrial, energia eletrônica, galvanoplastia, comunicação, pesquisa científica, instrumento, militar, médico, navio, ferrovia e outros campos de alta tecnologia
  • Usos típicos: teste de motores (motor elétrico, controlador de veículos eléctricos, teste de motores DC), ferramentas eléctricas (teste e envelhecimento de LED, teste e envelhecimento de lâmpadas economizadoras de energia, teste de lâmpadas, gaseificação de tungsténio), eletrónica automóvel (motor DC de alta potência, controlador de motor, iluminação automóvel, isqueiro, áudio/vídeo automóvel), dispositivos electrónicos (condensadores, resistências, relés, transístores, sensores), tecnologias de visualização (ecrãs, ecrãs líquidos, ecrãs tácteis, DVD de bordo, ecrã de telemóvel), aplicações electroquímicas (eletrólise, galvanoplastia, oxidação anódica, investigação de metais não ferrosos)
Faixa de personalização
  • Tensão de entrada: 1 fase 110VAC/220VAC ou 3 fases 380VAC
  • Tensão de saída: 0-3000V variável ou nomeada
  • Corrente de saída: 0-2000A variável ou nomeada
  • Opções de porta serial: RS232, RS485, interrutor de temporização
  • Exemplo de saída máxima de uma unidade: até 750KW (configurável)
Parâmetros Técnicos (tabela extraída)
  • Modelo: VT-ADP40030
  • Faixa de Tensão de Entrada: 1 Fase: AC110V±10%, 50Hz/60Hz; 1 Fase: AC220V±10%, 50Hz/60Hz; 3 Fase: AC380V±10%, 50Hz/60Hz
  • Tensão de saída: 0-400VDC
  • Corrente de saída: 0-30A
  • Potência: 12000W
  • Estabilização de tensão: ≤0,3% + 10mV
  • Estabilização de carga: ≤0.5% + 30mV
  • Ripples e Ruídos: ≤0,5% + 10mVrms
  • Precisão do Display de Tensão: 4 dígitos Precisão: ±1% + 1 palavra (10% - 100% de classificação); faixas: 0.000V-9,999V, 0,00V-99,99V, 0-0V-999,9V
  • Precisão do ecrã de corrente: 4 dígitos Precisão: ±1% + 1 palavra (10% - 100% da classificação); gamas: 0.000A-9.999A, 0.00A-99.99A, 0-0A-999.9A
  • Resistência de isolamento: Input-output ≥ 20mΩ; Input-shell ≥ 20mΩ; Output-shell ≥ 80mΩ
  • Resistência de isolamento: Entrada-saída AC1500V, 10mA, 1 minuto; Entrada-shell AC1500V, 10mA, 1 minuto; Saída-shell AC1500V, 10mA, 1 minuto
  • Proteção contra sobretensão de saída: Proteção O.V.P. incorporada; o valor limitado de proteção é de +5%
  • Proteção de Sobrecarga de Saída: Proteção contra sobrecarga, limite de corrente, saída de corrente constante
  • Proteção contra sobretemperatura: Proteção O.T.P. incorporada; limiar de proteção: 85℃ ± 5% (temperatura do dissipador de calor)
  • Ajuste de tensão: potenciómetro de precisão de 10 voltas
  • Ajuste de Corrente: potenciómetro de precisão de 10 voltas
  • Polaridade de saída: Saída Positiva (+) / Negativa (-) - pode ser ligada à terra à vontade
  • Dissipação de calor: Refrigeração forçada por ventilador
  • Condições de trabalho: Uso interno; Temperatura 0℃ ~ 40℃; Humidade 10% ~ 85% RH
  • Condições de armazenamento: Temperatura -20℃ ~ 70℃; Humidade 10% ~ 90% RH
  • Dimensão do Produto: 483*470*525mm
Lista de modelos (linhas da tabela)
  • 1500W Sem ecrã - Entrada: AC110/220/380V - Tensão máxima de saída: DC1000V - Corrente máxima de saída: 100A - Padrão de alto fluxo: 100A - Dimensões: 285*152*110mm - Peso: 5,3kg
  • 1500W Portátil - Entrada: AC110/220/380V - Tensão máxima de saída: DC2000V - Corrente máxima de saída: 125A - Padrão de alto fluxo: 100A - Dimensões: 150*350*160mm - Peso: 6.7KG
  • 2000W Portátil - Entrada: AC110/220/380V - Tensão máxima de saída: DC2000V - Corrente máxima de saída: 125A - Padrão de alto fluxo: 100A - Dimensões: 150*350*160mm - Peso: 6.7KG
  • 1500W/2000W 2U Rack Mount - Entrada: AC110/220/380V - Tensão máxima de saída: DC2000V - Corrente máxima de saída: 150A - Padrão de alto fluxo: 100A - Dimensões: 483*430*90mm - Peso: 12.8KG
  • 3000W Portátil - Entrada: AC110/220/380V - Tensão máxima de saída: DC3000V - Corrente máxima de saída: 250A - Padrão de alto fluxo: 200A - Dimensões: 220*460*170mm - Peso: 12,5KG
  • 3000W Rack Mount 2U - Entrada: AC110/220/380V - Tensão máxima de saída: DC3000V - Corrente máxima de saída: 300A - Padrão de alto fluxo: 200A - Dimensões: 483*430*90mm - Peso: 15,5KG
  • 4000W Portátil - Entrada: AC110/220/380V - Tensão máxima de saída: DC3000V - Corrente máxima de saída: 300A - Padrão de alto fluxo: 200A - Dimensões: 220*460*170mm - Peso: 13.8KG
  • 5000W Rack Mount 3U - Entrada: AC110/220/380V - Tensão máxima de saída: DC3000V - Corrente máxima de saída: 500A - Padrão de alto fluxo: 250A - Dimensões: 483*485*135mm - Peso: 21,5KG
  • 6000W - Entrada: AC110/220/380V - Tensão máxima de saída: DC3000V - Corrente máxima de saída: 500A - Padrão de alto fluxo: 500A - Dimensões: 483*460*180mm - Peso: 22.5KG
  • 6000W Rack Mount 3U (listagem alt) - Entrada: AC110/220/380V - Tensão máxima de saída: DC3000V - Corrente máxima de saída: 500A - Padrão de alto fluxo: 500A - Dimensões: 483*485*135mm - Peso: 23.5KG
  • 8000W Rack Mount 3U - Entrada: AC110/220/380V - Tensão máxima de saída: DC3000V - Corrente máxima de saída: 500A - Padrão de alto fluxo: 500A - Dimensões: 483*485*135mm - Peso: 26.5KG
  • 10KW Rack Mount 3U - Input: AC380V - Tensão máxima de saída: DC3000V - Corrente máxima de saída: 800A - Padrão de alto fluxo: 500A - Dimensões: 680*490*135mm - Peso: 36.2KG
  • 12KW Rack Mount 3U - Entrada: AC380V - Tensão máxima de saída: DC3000V - Corrente máxima de saída: 800A - Padrão de alto fluxo: 500A - Dimensões: 680*490*135mm - Peso: 36.8KG
  • 15KW-18KW Montagem em rack 8U - Entrada: AC380V - Tensão máxima de saída: DC3000V - Corrente máxima de saída: 1200A - Padrão de alto fluxo: 500A - Dimensões: 740*530*480mm (incluindo terminais e rodízios) - Peso: 72KG
  • 20KW-25KW Rack Mount 8U - Input: AC380V - Tensão máxima de saída: DC3000V - Corrente máxima de saída: 1200A - Padrão de alto fluxo: 500A - Dimensões: 740*530*480mm (incluindo terminais e rodízios) - Peso: 81KG
  • 25KW-30KW Rack Mount 16U - Input: AC380V - Tensão máxima de saída: DC3000V - Dimensões: 785*730*520mm - Peso: 140KG
  • 30KW-40KW Montagem em rack 16U - Entrada: AC380V - Tensão máxima de saída: DC3000V - Dimensões: 785*730*520mm - Peso: 170KG
  • 40KW-50KW Montagem em rack 16U - Entrada: AC380V - Tensão máxima de saída: DC3000V - Dimensões: 785*730*520mm - Peso: 190KG
Caraterísticas / Especificações técnicas
  • Nome do produto: Fonte de alimentação ajustável de 12KW AC para DC para montagem em rack 400V 30A com proteção eletrónica
  • Modelo comercial: VT-ADP40030
  • Potência nominal: 12000W
  • Entrada: opções monofásicas ou trifásicas conforme especificado acima
  • Faixa de saída: 0-400VDC, 0-30A (específico do modelo)
  • Dimensões: 483*470*525mm
  • Peso: 49,2kg
  • Caraterísticas de proteção: OVP, OLP (limite de corrente / corrente constante), OTP (85℃ ±5% dissipador de calor)
  • Display & controle: display de tensão/corrente de 4 dígitos; potenciômetros de precisão de 10 voltas para tensão e corrente; controle remoto analógico e digital opcional (0-5V / 0-10V / 4-20mA / RS232 / RS485), conforme listado na tabela
  • Arrefecimento: arrefecimento forçado por ventilador
  • Ambiente de funcionamento: interior, 0℃~40℃, 10%~85% RH
  • Ambiente de armazenamento: -20℃~70℃, 10%~90% RH

---
