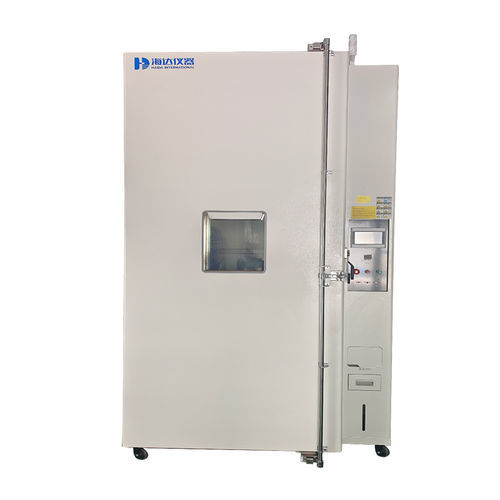

Câmara de ensaio termostática HD-E708-6

de umidadede temperaturaambiental

Descrição do produto
A câmara de ensaio de ciclos térmicos de variação rápida HD-E708-6 oferece amplo controlo de temperatura e humidade para testes ambientais de painéis solares. Foi concebida para executar testes de ciclo térmico, ensaio de humidade-congelamento e ensaio de calor húmido conforme os requisitos de ensaio fotovoltaico. Selecione o modelo adequado com base no desempenho exigido e na área de ensaio.

Normas de ensaio

• IEC61215:2021 MQT 11 Thermal cycling test
• IEC61215:2021 MQT 12 Humidity-freeze Test
• IEC61215:2021 MQT 13 Damp heat test
• IEC 62892:2021
• IEC 63126:2020

Principais características

• Modelo: HD-E708-6; Capacidade: 6885 L; Dimensões internas (L×P×A): 1700×1500×2700 mm
• Intervalo de temperatura: -40 °C a +100 °C; flutuação ±0,5 °C; uniformidade ≤2 °C
• Taxa de aquecimento/arrefecimento: 3,3 °C/min (controlo linear) @ -40~85 °C
• Intervalo de humidade: 20%–95% HR; flutuação ±3% HR; uniformidade ±2% HR
• Compressor: Germany Bock; Refrigerante: R404A; Arrefecimento: compressão monostágio; opção arrefecida por água
• Material interno: aço inoxidável SUS#304 (acabamento espelho); Exterior: chapa laminada a frio com acabamento cozido
• Isolamento: espuma rígida de poliuretano 100 mm + fibra de vidro de alta densidade 100 mm
• Janela de observação: vidro reforçado a vácuo em dupla camada com película de descongelamento interna
• Abertura de teste: diâmetro 100 mm para passagem de cabos; Bandeja de amostras: suporte personalizado

Especificações técnicas

• Modelo: HD-E708-6
• Capacidade: 6885 L
• Dimensões internas (L×P×A): 1700 × 1500 × 2700 mm
• Dimensões externas (L×P×A): aprox. 3000 × 3100 × 3100 mm
• Dimensão de amostra única: 2400 × 1400 × 35 mm
• Número de amostras de teste: 12 peças
• Material interno: aço inoxidável SUS#304, acabamento espelho
• Material externo: chapa laminada a frio com acabamento de pintura
• Intervalo de temperatura: -40 °C a +100 °C
• Flutuação de temperatura: ±0,5 °C
• Uniformidade de temperatura: ≤ 2 °C
• Taxa aquecimento/arrefecimento: 3,3 °C/min (controlo linear) @ -40~85 °C
• Intervalo de humidade: 20%–95% HR
• Flutuação de humidade: ±3% HR
• Uniformidade de humidade: ±2% HR
• Alimentação: Trifásico 380V 50Hz, 50KW, 100A
• Compressor: Germany Bock
• Refrigerante: R404A
• Método de arrefecimento: compressão monostágio; opção arrefecida por água (reservatório fornecido pelo cliente)
• Sistema de aquecimento: resistência Nichrome em inox
• Evaporador: permutador de calor de tubos aletados
• Filtro seco: remove humidade residual e substâncias ácidas; protege a válvula de expansão e o tubo capilar
• Bandeja de amostras: suporte personalizado ×1
• Abertura de teste: diâmetro 100 mm para passagem de cabos
• Isolamento: espuma rígida de poliuretano 100 mm + fibra de vidro de alta densidade 100 mm
• Janela de observação: vidro reforçado a vácuo em dupla camada com película de descongelamento interna
• Acabamento interior: SS304 anticorrosão de dupla parede, acabamento acetinado

Aplicações

• Qualificação ambiental de módulos e células fotovoltaicas
• Eletrónica, novos materiais, componentes elétricos, automóvel, metais
• Materiais e componentes aeroespaciais expostos a transporte, armazenamento e condições de operação

Opções e acessórios

• Suportes e bandejas de amostra personalizados
• Aquisição de dados e interfaces de monitorização externa
• Aberturas de acesso adicionais e soluções para passagem de cabos
• Opção de condensador arrefecido a água (reservatório fornecido pelo cliente)

Nota - Interior
O interior e a placa de fundação são em aço inoxidável 304 anticorrosão de dupla parede com acabamento acetinado; assegure ligação à terra adequada e reservatório de água fornecido pelo cliente se a opção de arrefecimento por água for selecionada. Temp. & Humid. Chart: https://img.yfisher.com/m5916/1768025823829-nifdufudz.png
