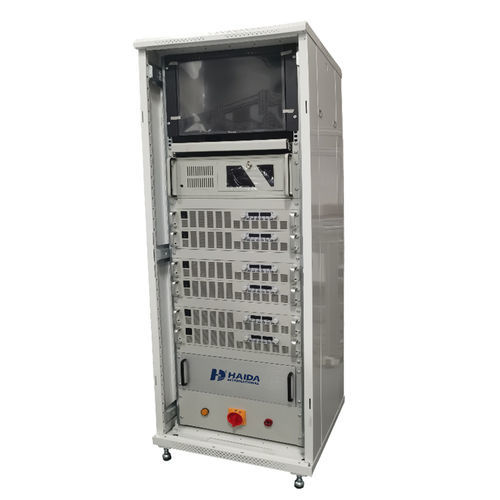

Sistema de monitoramento de potência 8079-HD

de temperaturade tensãode corrente

Visão geral do produto
Este sistema fornece monitorização contínua da continuidade de circuito de módulos fotovoltaicos (PV), integrado com câmaras de ciclo térmico para registar temperatura e corrente durante testes ambientais.

Principais características

• Monitorização contínua da continuidade de circuito dos módulos PV durante ciclos térmicos.
• Modelo 8079-HD com fontes de alimentação de corrente contínua constante.
• 12 canais de alimentação independentes para ensaios simultâneos.
• Mudança e monitorização automática de corrente conforme IEC 61215-2:2021.
• Ligação direta a sensores de temperatura e visualização I/V/T em tempo real.

Especificações técnicas

• Modelo: 8079-HD
• Tipo de alimentação: corrente contínua constante
• Quantidade de fontes: 12 unidades
• Conformidade/mudança: mudança e monitorização de corrente segundo IEC 61215-2:2021
• Operação temperatura/corrente: corrente contínua aplicada na fase de aquecimento à corrente especificada para −40 °C a +80 °C; na fase de arrefecimento a corrente é reduzida para ≤1,0 % da potência de pico STC medida durante a permanência a baixa temperatura; é permitida a demora da aplicação de corrente se a taxa de variação de temperatura exceder 100 °C/h até −20 °C.
• Monitorização: ligações a sensores de temperatura individuais, visualização I/V/T em tempo real e registo de eventos.
• Gestão de dados: exportação Excel, reutilização de dados históricos, retenção configurável (padrão 60 segundos).

Procedimento de teste e requisitos

• Requisito mecânico: um peso de 5 N que possa ser fixado aos terminais elétricos do módulo.
• Ligações: ligar os sensores de temperatura e ligar o terminal positivo de cada módulo ao terminal positivo correspondente da fonte; ligar o segundo terminal em conformidade.
• Definições de corrente: durante o aquecimento aplicar corrente contínua conforme a especificação técnica para −40 °C a +80 °C; durante o arrefecimento, no período de permanência a −40 °C e quando a temperatura estiver acima de 80 °C reduzir a corrente para ≤1,0 % da potência de pico STC medida para monitorização da continuidade.
• Regra de demora: se a temperatura aumentar mais de 100 °C/h nas temperaturas mais baixas, adiar a aplicação de corrente até que a temperatura atinja −20 °C.

Funcionalidades do software

• Controlo de tempo: definições de início/fim e função de paragem automática.
• Exportação de dados: guarda em formato Excel com exportação histórica reutilizável.
• Visualização em tempo real: curvas I/V/T por canal.
• Sistema de alarme: regista hora, objecto e descrição do evento para rastreio de falhas.
• Retenção: apresentação e configuração do período de retenção dos dados gravados (60 segundos por defeito).
• Suporte a ficheiros Excel guardados para registo e análise de medições.

Aplicações

• Testes de produção e controlo de qualidade de módulos PV.
• Ensaios ambientais e ciclos térmicos em I&D e laboratórios de certificação.
• Estudos de fiabilidade e envelhecimento de módulos fotovoltaicos.

Conformidade

• Projetado para atender aos requisitos de teste e monitorização da IEC 61215-2:2021 para verificações de continuidade durante ciclos térmicos de módulos PV.
