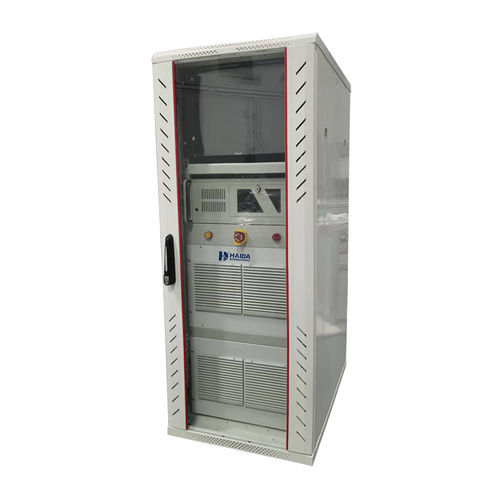

Máquina de ensaio de estabilidade 8086-HD

de potênciade correntede tensão

Descrição do produto
Sistema de ensaio de Degradação Induzida por Potencial (PID) e teste térmico de diodos bypass para módulos fotovoltaicos (PV). O sistema simula campos elétricos intensos e condições de umidade-calor, aplica tensões elevadas positivas e negativas controladas aos conectores e à estrutura do módulo e faz interface com câmaras ambientais para esforços combinados de temperatura e humidade. Projetado para qualificação em laboratório e em linha de produção de módulos PV de silício cristalino.

Normas de ensaio

• IEC61215-2: 2021 MQT 21 Potential Induced Degradation Test
• IEC 62804-1-1:2020 Photovoltaic (PV) modules - Test methods for the detection of potential-induced degradation Part 1-1 Crystalline silicon – Delamination
• IEC 63209:2019 Extended-stress testing of photovoltaic modules

Especificações do produto
Modelo: 8086-HD
Fonte de alimentação CC regulada: 12 canais independentes com monitorização e controlo; cada canal pode controlar independentemente a polaridade da tensão
Intervalo de tensão: -2000V a 2000V
Resolução de tensão: 1V
Estabilidade de tensão: para saídas contínuas de 1000V, 1500V e 2000V, flutuação ≤2% em 500 horas
Método de conexão: quadro do módulo aterrado, conector em curto e depois conectado ao terminal de alta tensão. Para ensaios com tensão negativa e recuperação com tensão positiva, basta alternar a polaridade sem alterar as conexões
Exatidão da tensão: ±3% (referência CNAS-CL01-A021:2018)
Tolerância de tensão: 0,5% (referência IEC 62804-1-1:2020)
Faixa de medição de corrente: 0–1 mA; resolução: 0,01 μA (conforme IEC 62804-1-1:2020)
Intervalo de aquisição: ≤5 minutos (ajustável por software)
Proteções de segurança: alarme de sobrecorrente, sobretensão, sobretemperatura; interface de comunicação com câmara ambiental
Alimentação: monofásica, 220V, 50Hz

Vantagens do produto

• Garantia de qualidade: colaboração com fornecedores especializados e supervisão de fabricação
• Eficiência de custos: preços alinhados ao mercado para otimizar o custo total de propriedade
• Equipe de QC: inspeções durante a produção e verificações pré-envio segundo padrões AQL
• Design pronto para laboratório: invólucro profissional e integração em bancos de ensaio e racks

Especificações técnicas

• Modelo: 8086-HD
• Canais: 12 canais CC regulados independentes
• Intervalo de tensão: -2000V a 2000V
• Resolução de tensão: 1V
• Estabilidade de tensão: flutuação ≤2% para saídas contínuas (1000/1500/2000V) em 500 horas
• Exatidão de tensão: ±3% (CNAS-CL01-A021:2018)
• Tolerância de tensão: 0,5% (IEC 62804-1-1:2020)
• Faixa de medição de corrente: 0–1 mA; resolução 0,01 μA
• Intervalo de aquisição: ≤5 minutos (ajustável por software)
• Proteções: alarmes de sobrecorrente, sobretensão, sobretemperatura; interface de comunicação com câmara ambiental
• Alimentação: monofásica, 220V, 50Hz
