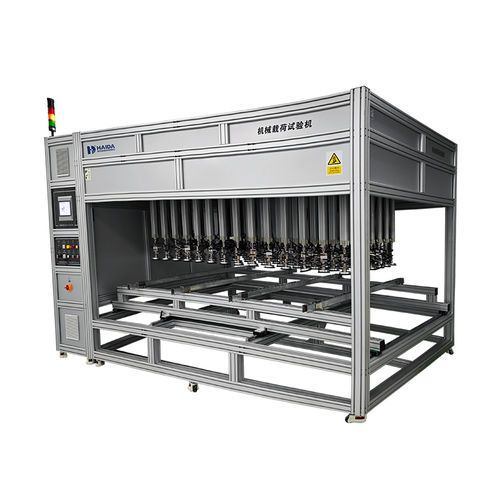

Máquina de ensaio de pressão dinâmica HD-E910

de carga estáticaautomáticacontrolada por computador

Descrição do produto
Haida HD-E910 simula cargas de vento e neve em módulos fotovoltaicos através de um modo combinado de aplicação de pressão positiva e sucção reversa. O sistema suporta testes mecânicos estáticos e dinâmicos para reproduzir condições climáticas extremas (deserto, planalto) e verificar a integridade mecânica e a deflexão do módulo sob carga.

Normas de ensaio

• IEC 61215-2:2021 MQT16 Ensaio de carga mecânica estática
• IEC 61215-2:2021 MQT20 Ensaio de carga mecânica dinâmica
• ANSI/UL 1703:2018 Ensaio de carga mecânica
• IEC 62782:2016 Ensaio de carga mecânica dinâmica

Vantagens do produto

• Melhor qualidade: cooperação com fornecedores profissionais; foco na qualidade dos componentes, entrega pontual e atendimento ao cliente.
• Preços razoáveis: precificação alinhada ao mercado para soluções de ensaio custo-efetivas.
• Equipe de QC: controlo de qualidade interno inspeciona unidades durante a produção e antes do envio.
• Design profissional: aparência industrial e layout de controlo orientado ao utilizador, adequado a laboratórios e ambientes de produção.

Especificações técnicas

• Modelo: HD-E910
• Tamanho máximo da amostra: 2600 × 1400 mm (C × L)
• Curso do cilindro: 400 mm; tipo de cilindro: baixo atrito
• Quantidade e disposição dos cilindros: 72 conjuntos de ventosas (12 × 6), espaçamento ajustável horizontal e verticalmente
• Espaçamento centro/aresta dos cilindros: distância entre centros ≤ 20 cm; centros dos cilindros de borda ≤ 20 cm da borda do módulo
• Método de pressão: combinação de pressão descendente e tração ascendente; aumento gradual e uniforme da carga via software
• Faixa de carga mecânica estática: descendente 800–12.000 Pa; ascendente 800–6.000 Pa (controlado por software)
• Faixa de carga mecânica dinâmica: -2.500 a +2.500 Pa; taxa de ciclos 3–7 ciclos/min (controlado por software)
• Deteção de deformação: infravermelho sem contacto, alcance ±10 cm, precisão ±0,5 mm; até 7 pontos de medição configuráveis no mesmo plano
• Deteção de deflexão: laser sem contacto, alcance ≥10 cm, precisão ±0,5 mm; 5 pontos de medição configuráveis
• Monitorização de temperatura: termopar tipo T único; ponto de calibração 25°C
• Fonte de alimentação CC estabilizada para energização do módulo: 120 V, 5 A
• Controlador: ecrã tátil com armazenamento de dados; exportação USB para Excel/PDF e gráficos; configuração de pressão de teste, contagem/duração de ciclos e frequência de amostragem; processos de pressurização programáveis; controlo individual da pressão de cada ventosa; visualização e exportação de curvas em tempo real e históricas
• Segurança: fonte de ar equipada com válvula de segurança e indicadores de estado; alarme e paragem automática em caso de falha no ensaio
• Fonte de ar necessária (fornecida pelo utilizador): 0,6–0,8 MPa
• Alimentação elétrica: monofásica 220 V, 50 Hz
• Dimensões aproximadas da máquina: 3700 × 2000 × 2300 mm (L × P × A)
