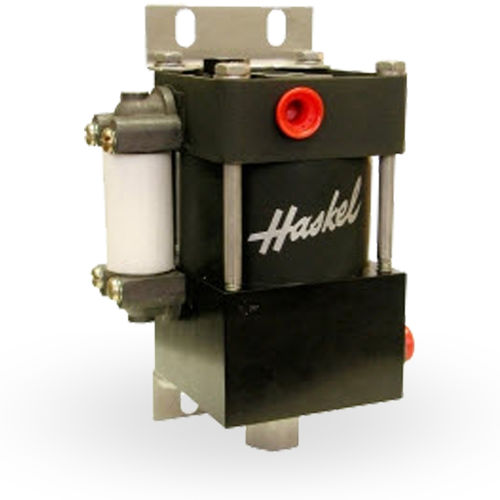

Amplificador de ar de simples estágio HAA31 series

O amplificador de ar da série HAA31 da Haskel aumenta a pressão do ar comprimido para aplicações de baixo fluxo onde é necessária uma pressão de ar mais elevada. O amplificador de pressão de ar de estágio único e ação simples fornece saídas de 320 psi a 560 psi. Meio económico de aumentar a pressão, quando o volume é pequeno Rácio da área de pressão de saída máxima x pressão de acionamento. Pressão de entrada máxima de 125 psi Pressões máximas de saída de 320 psi a 560 psi Máximo de ciclos por minuto 325 Um amplificador de pressão de ar é uma bomba de ar que é acionada por uma parte do fornecimento de ar comprimido de entrada, permitindo-lhe efetuar ciclos e bombear o resto do fornecimento para uma pressão de saída mais elevada. A pressão é gerada pelo uso de um conjunto de pistão de área diferencial (Fig. 1). O ar de baixa pressão aplicado a uma área grande cria ar de alta pressão na área pequena. A ciclagem é conseguida através da utilização de duas válvulas piloto que pilotam e ventilam alternadamente a extremidade da área grande de uma bobina de ciclagem desequilibrada. A extremidade da área pequena da bobina de ciclo utiliza uma mola de ar permanente. Este carretel de ciclo desequilibrado assegura que o amplificador de ar faz ciclos a pedido.
