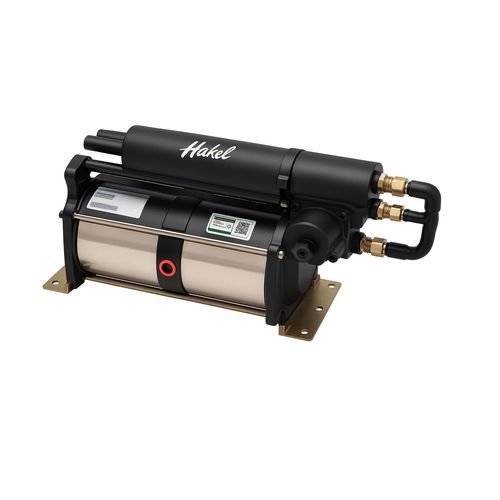

Amplificador de ar de simples estágio 8AAD-2

Os amplificadores de ar da série 8AAD-2 da Haskel são amplificadores de pressão pneumática de alta eficiência concebidos para aumentar a pressão do ar comprimido para aplicações industriais que requerem alta pressão sem eletricidade. O Amplificador de Ar de Dupla Ação e Estágio Único 8AAD-2 da Haskel foi concebido para aumentar eficientemente a pressão do ar com uma relação de pressão nominal de 2:1. Este modelo é capaz de aumentar o ar de entrada até uma saída máxima de 300 PSIG, tornando-o uma escolha fiável para aplicações que requerem uma amplificação de pressão moderada. Tamanho da unidade de ar: 8 pol proporção do 1º estágio: 2:1 Pressão mínima de fornecimento de gás: 25 psi Pressão máxima de fornecimento de gás: 300 psi Pressão nominal máxima de saída: 300 psi Fórmula da pressão estática de saída: Pa + Ps (Pa = pressão de acionamento do ar, Ps = pressão de alimentação do GÁS) Pressão mínima de acionamento do AR: 40 psi Pressão máxima de acionamento do AR: 130 psi Um amplificador de pressão de ar é uma bomba de ar que é acionada por uma parte da alimentação de ar comprimido de entrada, permitindo-lhe efetuar um ciclo e bombear o resto da alimentação para uma pressão de saída mais elevada. A pressão é gerada pelo uso de um conjunto de pistão de área diferencial (Fig. 1). O ar de baixa pressão aplicado a uma área grande cria ar de alta pressão na área pequena. A ciclagem é conseguida através da utilização de duas válvulas piloto que pilotam e ventilam alternadamente a extremidade da área grande de uma bobina de ciclagem desequilibrada. A extremidade da área pequena da bobina de ciclo utiliza uma mola de ar permanente. Este carretel de ciclo desequilibrado assegura que o amplificador de ar faz ciclos a pedido.
