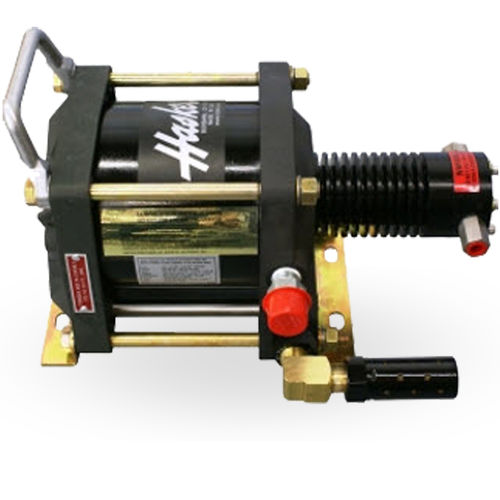

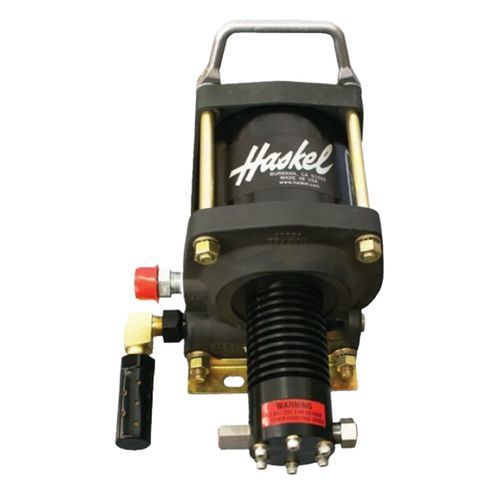

Amplificador de ar de simples estágio AA series

Os amplificadores de ar da série AA da Haskel são amplificadores de pressão pneumática de alta eficiência concebidos para aumentar a pressão do ar comprimido para aplicações industriais que requerem alta pressão sem eletricidade. Série AA Amplificador de pressão de ar de estágio único e ação simples com pressões de saída máximas de 2500 psi a 4500 psi. Rácio da área de pressão máxima de saída x pressão de acionamento. Um amplificador de pressão de ar é uma bomba de ar que é acionada por uma parte do fornecimento de ar comprimido de entrada, permitindo-lhe fazer um ciclo e bombear o resto do fornecimento para uma pressão de saída mais elevada. A pressão é gerada pelo uso de um conjunto de pistão de área diferencial (Fig. 1). O ar de baixa pressão aplicado a uma área grande cria ar de alta pressão na área pequena. A ciclagem é conseguida através da utilização de duas válvulas piloto que pilotam e ventilam alternadamente a extremidade da área grande de uma bobina de ciclagem desequilibrada. A extremidade da área pequena da bobina de ciclo utiliza uma mola de ar permanente. Este carretel de ciclo desequilibrado assegura que o amplificador de ar faz ciclos a pedido.
