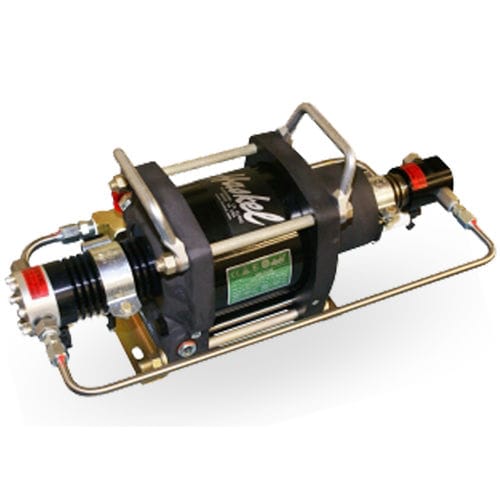

Amplificador de ar AAT series

Os amplificadores de ar da série AAT da Haskel são amplificadores de pressão pneumática de alta eficiência concebidos para aumentar a pressão do ar comprimido para aplicações industriais que requerem alta pressão sem eletricidade. Amplificador de ar de duplo efeito e duas fases com pressões até 5000 psi (345 bar). As unidades de dois estágios permitem que o ar de baixa pressão seja elevado a pressões mais altas. Pressão de saída até 5000 psi (345 bar) Requer menos acionamento de ar, uma vez que a própria pressão de entrada fornece uma parte substancial da força motriz AAT-7/30 Pressão máxima de saída 30 X Pa* + 4 X Ps** AAT-15/30 Pressão máxima de saída 30 X Pa* + 2 X Ps** AAT-30/50 Pressão máxima de saída 50 X Pa* + 1,6 X Ps** Um amplificador de pressão de ar é uma bomba de ar que é acionada por uma parte da alimentação de ar comprimido de entrada, permitindo-lhe efetuar um ciclo e bombear o resto da alimentação para uma pressão de saída mais elevada. A pressão é gerada pelo uso de um conjunto de pistão de área diferencial (Fig. 1). O ar de baixa pressão aplicado a uma área grande cria ar de alta pressão na área pequena. A ciclagem é conseguida através da utilização de duas válvulas piloto que pilotam e ventilam alternadamente a extremidade da área grande de uma bobina de ciclagem desequilibrada. A extremidade da área pequena da bobina de ciclo utiliza uma mola de ar permanente. Este carretel de ciclo desequilibrado assegura que o amplificador de ar faz ciclos a pedido.
