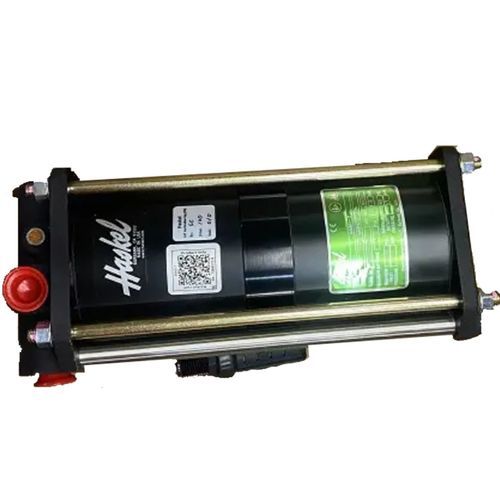

Amplificador de ar de simples estágio 4AAD-2

Os amplificadores de ar da série 4AAD-2 da Haskel são amplificadores de pressão pneumática de alta eficiência concebidos para aumentar a pressão do ar comprimido para aplicações industriais que requerem alta pressão sem eletricidade. Com uma relação de pressão nominal de 2:1 (relação do 2º estágio N/A), o amplificador de ar de estágio único e dupla ação modelo 4AAD-2 da Haskel pode aumentar as pressões de ar até um máximo de 250 psi PSIG. Tamanho do acionamento de ar: 4 pol relação do 1º estágio: 2:1 relação do 2º estágio: N/A Um amplificador de pressão de ar é uma bomba de ar que é acionada por uma parte do fornecimento de ar comprimido de entrada, permitindo-lhe fazer um ciclo e bombear o equilíbrio do fornecimento para uma pressão de saída mais elevada. A pressão é gerada pelo uso de um conjunto de pistão de área diferencial (Fig. 1). O ar de baixa pressão aplicado a uma área grande cria ar de alta pressão na área pequena. A ciclagem é conseguida através da utilização de duas válvulas piloto que pilotam e ventilam alternadamente a extremidade da área grande de uma bobina de ciclagem desequilibrada. A extremidade da área pequena da bobina de ciclo utiliza uma mola de ar permanente. Este carretel de ciclo desequilibrado assegura que o amplificador de ar faz ciclos a pedido.
