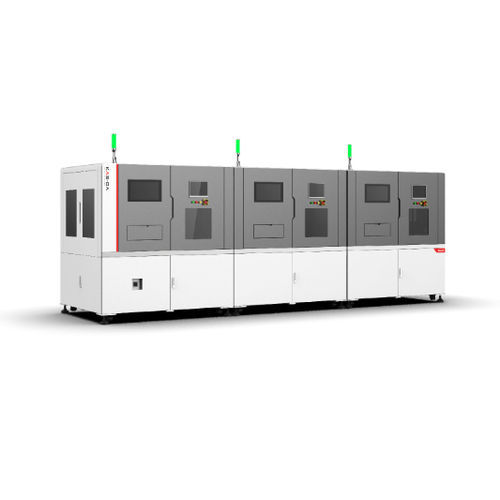

Máquina embaladora automática KAS

Introdução ao produto
A série KAS de equipamentos de automação de fixação foi concebida para atender às necessidades de linhas de produção automatizadas de módulos de potência e é personalizada conforme as características do processo e do fluxo do cliente. O sistema abrange principalmente carregamento/descarregamento automático, retransfêrencia de produto, manuseio e montagem dentro do fluxo de produção.

Alimentador DBC
O alimentador DBC tem como função alimentar automaticamente os DBCs para bandejas de impressão ou para processos subsequentes. A unidade é composta principalmente por magazine de DBC, mecanismo de alimentação, elevação e posicionamento, robô de três eixos, sistema de vácuo e mecanismos associados.

• Retira os DBCs com ventosas e os coloca nos recipientes;
• Contagem das sucções e funções de alarme;
• Verifica e avalia a posição do DBC após a colocação;
• Proteção contra queda e à prova de erro para os DBCs;
• Área de alimentação com altura de alimentação ≥ 230 mm;
• Alimentação contínua;
• Previsão de interface para veículo AGV.

Troca de porta-objetos
O equipamento de troca de porta-objetos é usado para a substituição de peças do porta-objetos durante o processo de fixação. O equipamento é composto principalmente por módulo de três eixos, guia CCD, linha de produção e mecanismos de amortecimento.

• Transfere produtos para outras bandejas por meio de agarramento ou sucção;
• Funções de contagem e alarme;
• Verifica e avalia a posição do produto após a colocação;
• Proteção contra queda e à prova de erro;
• Previsão de interface para veículo AGV;
• Registra informações de alarme do equipamento com histórico consultável.

Troca de porta-objetos (funções detalhadas)
O equipamento realiza a troca de produtos entre diferentes peças do porta-objetos durante o processo de fixação, incluindo guia CCD e operações de três eixos, e é capaz de executar contagem, alarme, detecção de posição, prevenção de erros e fornecer interface AGV.

Equipamento de carregamento/descarga para bonding
O equipamento de carregamento/descarga para bonding processa os produtos recebidos em bandejas ou cestos para bonding, efetuando separação de bandejas, posicionamento e preparação para o bonding. Os principais mecanismos incluem elevação, alimentação, posicionamento, pressão, vácuo e empurrador de bandeja.

• Função de posicionamento e fixação do produto, incluindo dispositivos de pressão e vácuo, com indicação independente do valor de vácuo;
• Funções de contagem e alarme;
• Previsão de interface para veículo AGV;
• Registra informações de alarme do equipamento com histórico consultável.

Máquina de montagem da moldura lateral
O equipamento de montagem da moldura lateral automatiza a vedação e a combinação da carcaça do módulo com a placa inferior. Os principais componentes incluem linha, mecanismo de posicionamento do porta-objetos, estações de dosagem de três eixos, robô de três eixos para montagem da carcaça, alimentação de bandejas, corte por prato vibratório, recolha de buchas por três eixos, marcação a laser, recolha de bandejas e mecanismo de elevação do módulo de cesto.

• Dosagem/medição do volume de adesivo para evitar transbordamento, vazamento ou falta de cola;
• Alarme de baixo nível de adesivo que permite reabastecimento sem parar a linha;
• Contagem de corte/fixação com funções de alarme;
• Detecção da posição do produto após a colocação;
• Troca automática de garras/cortadores conforme o tamanho do produto;
• Registra informações de alarme do equipamento com histórico consultável.

Características / especificações (visão geral)

• Adequado para linhas de produção automatizadas de módulos de potência; suporta personalização conforme o processo do cliente;
• Módulos centrais: alimentador DBC, troca de porta-objetos, troca de porta-objetos/gabaritos, carregamento/descarga para bonding, montagem de moldura lateral, etc.;
• Funções comuns: coleta/transferência por sucção ou aperto, contagem e alarmes, detecção e avaliação da posição após a colocação, proteção contra queda e à prova de erro, registro do histórico de alarmes;
• Suporta alimentação contínua e atende ao requisito de altura de alimentação mínima de 230 mm;
• Previsão de interface AGV para integração com AGVs logísticos;
• Principais mecanismos de atuação e transmissão: robôs de três eixos, guia CCD, vácuo, magazines, mecanismos de alimentação, elevadores, pratos vibratórios, marcação a laser, etc.
