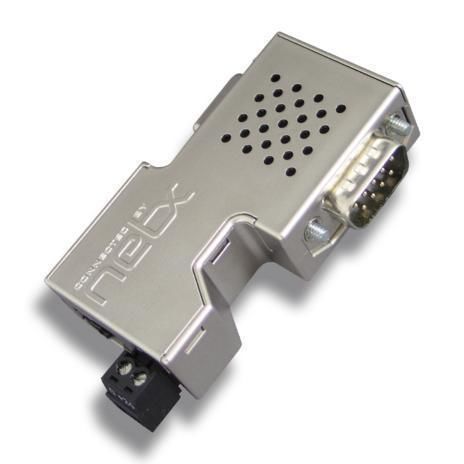

Conector de dados NL 50-MPI

RJ45EthernetD-Sub

Visão geral
O Hilscher NL 50-MPI é um conector de programação montável diretamente para CLPs S7-200/300/400 que permite programação, visualização e controlo via Ethernet. Integra-se como dispositivo de programação (PG) no STEP7® e TIA Portal e pode ser configurado através da ferramenta de engenharia ou do servidor web integrado. O adaptador suporta ISO on TCP (RFC1006) para acoplar sistemas de visualização e dispositivos de terceiros, permite manutenção remota através de routers em TCP/IP padrão e possibilita comunicação direta PLC-para-PLC mesmo quando o PLC não tem porta Ethernet nativa. Diagnósticos PROFIBUS integrados e serviços Master Classe 2 DPV1 permitem configuração completa de escravos DP em STEP7®. Alimentação 24 V DC; os contactos 1:1 permitem adicionar outros dispositivos no mesmo barramento MPI/DP.

Destaques

• Conexão a qualquer porta PROFIBUS/MPI/PPI livre
• Alternativa económica aos CPs Ethernet S7 originais
• Integração automática do driver no STEP7® e TIA Portal
• Acoplamento de dois PLCs sem interface Ethernet
• Ligação imediata de HMIs compatíveis S7 via Ethernet
• Acesso para aplicações desenvolvidas pelo cliente (ex.: C++, C#)

Protocolos suportados

• PROFIBUS MPI/DP/PPI
• Ethernet (ISO on TCP / RFC1006)

Especificações técnicas

• Nome do produto: NL 50-MPI
• Número de peça: 1701.430
• Descrição breve: Conector de programação Ethernet para S7-200/300/400
• Função: Monitorização, programação e visualização de PLCs S7 via Ethernet
• Controlador de comunicação: netX 50
• RAM: 8 MB SDRAM
• FLASH: 4 MB flash serial (boot loader, firmware, configuração)
• Alimentação: 24 V DC ±6 V DC
• Corrente típica: 57 mA @ 24 V (72 mA @ 18 V, 48 mA @ 30 V)
• Conector alimentação/programação PLC: D-Sub 9 pinos (conexão 1:1)
• Conector alimentação externa: Mini-COMBICON 3,81 mm, 2 pinos
• Interface PROFIBUS: RS-485 (não isolada HW rev.2/3; isolada a partir da HW rev.4)
• Interface Ethernet: 10BASE-T/100BASE-TX, isolada; RJ45; autonegociação e autocrossover
• LEDs: SYS, COM, LNK, ACT
• Temperatura de funcionamento: 0 °C a +55 °C
• Humidade: 0–85 % HR (sem condensação)
• Dimensões (C x L x A): 74,3 x 40,6 x 16,7 mm
• Peso: aprox. 40 g
• Grau de protecção: IP20
• Montagem: Directamente no PLC (montável/encaixável em rail DIN)
• Software de configuração: SyCon MPI ou driver IBHnet; integra-se como PG em STEP7/TIA Portal
• Conformidade: RoHS, CE; níveis de imunidade EMV/ESD especificados

Aplicações típicas

• Programação e colocação em serviço de PLCs S7-200/300/400 via Ethernet
• Projeto de IHM e ligação de WinCC a sistemas S7
• Manutenção remota e registo de eventos através de redes e routers
• Interligação e comunicação direta entre múltiplos PLCs
• Diagnóstico PROFIBUS e parametrização de escravos DP em STEP7®
