Gateway de comunicação NT 100-DP-CC

industrialEthernetserial

Visão geral do produto
netTAP 100 é um gateway de protocolos que conecta e traduz entre um protocolo Ethernet em tempo real de 2 portas e protocolos fieldbus ou seriais de automação. Suporta conversões fieldbus↔fieldbus, fieldbus↔serial e Ethernet↔fieldbus, com funcionalidade Master licenciada sem restrições. O equipamento inclui um slot para cartão de memória para armazenar firmware e configuração, permitindo substituição rápida ao transferir o cartão para uma unidade sobressalente. netTAP 100 também suporta a programação de protocolos seriais personalizados através da linguagem de scripts netSCRIPT baseada em Lua e inclui um ambiente de desenvolvimento para implementação rápida de protocolos proprietários e pré/pós-processamento de E/S durante a conversão.

Destaques

• Integra um tronco subordinado de rede PROFIBUS em um sistema CC-Link
• Atua como Master PROFIBUS para até 125 escravos PROFIBUS
• Ciclo de conversão de dados E/S rápido: < 10 ms
• Substituição do dispositivo em segundos usando cartão de memória removível
• Firmware carregável para habilitar perfis de conversão adicionais
• Diagnóstico e configuração via interface USB

Protocolos suportados

• PROFIBUS DP Master
• PROFIBUS DP Escravo
• CC-Link Escravo

Especificações técnicas

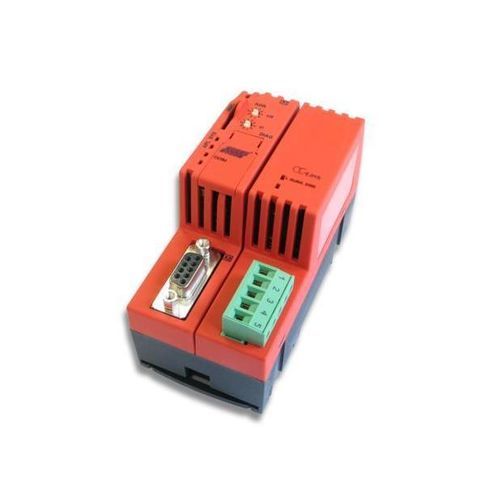

• Nome do produto: NT 100-DP-CC
• Número da peça: 1718.140
• Descrição breve: Gateway PROFIBUS DP para CC-Link escravo
• Controlador de comunicação: netX 100
• RAM: 8 MB SDRAM
• FLASH: 4 MB Flash serial
• Cartão de memória: SD ou MMC, máx. 2 GByte
• Tensão de alimentação: 24 V DC ± 6 V
• Corrente máxima a 24 V (típ.): 130 mA
• Consumo típico: 3.2 W
• Conector de alimentação: Mini-COMBICON, 2 pinos (proteção contra inversão de polaridade)
• Interface PROFIBUS (X2): PROFIBUS-DP, RS-485 isolado opticamente, D-Sub 9 pinos
• Interface CC-Link (X3): CC-Link V2.0 e 1.1, RS-485, COMBICON 5 pinos
• Interface de diagnóstico: USB, Mini-USB 5 pinos
• Indicadores: LEDs - SYS, APL, COM (vermelho/verde), L RUN / L ERR
• Configuração: endereço de rede via 2 interruptores rotativos
• Temperatura de operação: 0 … +60 °C
• Umidade: sem condensação permitida
• Grau de poluição: uso em grau de poluição 2 para conformidade UL
• Altitude: 0 … 2000 m
• Dimensões (C x L x A): 100 x 52 x 70 mm (sem conector)
• Peso: aprox. 150 g
• Grau de proteção: IP20
• Montagem: trilho DIN EN 60715
• Software de configuração: SYCON.net
• RoHS: Sim
• Certificação UL: UL 508 (UL-File No E334100)
• Compatibilidade EMC: CE, UKCA; Emissão: CISPR 11 Classe A; Imunidade: EN 61131-2
