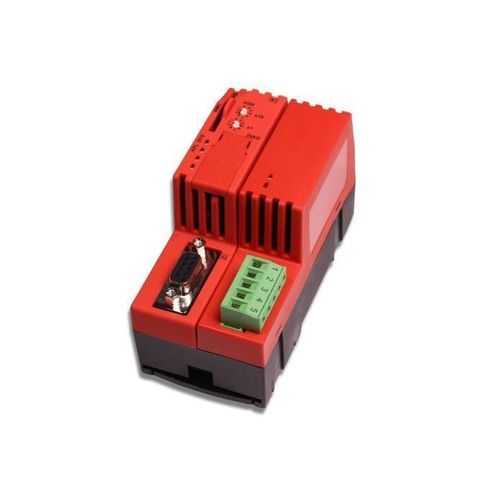

Gateway de comunicação NT 100-DP-DN

industrialserialRS-485

Visão geral
O netTAP 100 NT 100-DP-DN é um gateway para montagem em trilho DIN que realiza conversões de protocolo entre PROFIBUS DP e DeviceNet. Executa mapeamento de E/S em tempo real e tradução de protocolos nos papéis de mestre e escravo, permitindo integrar troncos PROFIBUS subordinados em redes DeviceNet e vice-versa. A funcionalidade Master licenciada é ilimitada.

Destaques

• Integra um tronco de rede PROFIBUS subordinado em DeviceNet, e vice-versa
• Mestre para até 125 escravos PROFIBUS ou 63 nós DeviceNet
• Período de conversão de E/S < 10 ms para aplicações em tempo real
• Troca de dispositivo em segundos usando cartão de memória removível
• Firmware carregável para conversões adicionais flexíveis
• Diagnóstico e configuração via interface USB

Protocolos suportados

• DeviceNet Master
• PROFIBUS DP Master
• PROFIBUS DP Slave
• DeviceNet Slave

Especificações técnicas

• Nome do produto: NT 100-DP-DN
• Número da peça: 1718.170
• Descrição: Gateway PROFIBUS DP para DeviceNet
• Controlador de comunicação: netX 100
• Memória integrada: 8 MB SDRAM e 4 MB Flash serial
• Cartão de memória: SD ou MMC, máx. 2 GByte
• Tensão de alimentação: 24 V DC ± 6 V
• Corrente típica a 24 V: 130 mA
• Consumo típico: 3,2 W
• Conector de alimentação: Mini-COMBICON, 2 pinos
• Proteção contra inversão de polaridade: sim
• Interface X2: PROFIBUS-DP, RS-485 isolado opticamente, D-Sub 9 pinos
• Interface X3: DeviceNet, ISO 11898 isolado opticamente, COMBICON 5 pinos
• Interface de diagnóstico: USB (Mini-USB, 5 pinos)
• Indicadores: LEDs SYS, APL, COM (vermelho/verde), MNS (vermelho/verde)
• Elementos de operação: endereço de rede via 2 comutadores rotativos
• Temperatura ambiente (operaçã o): 0 … +60 °C
• Humidade: não é permitida condensação
• Grau de poluição: usar em grau de poluição 2 para conformidade UL
• Altitude: 0 … 2000 m
• Dimensões (C x L x A): 100 x 52 x 70 mm (sem conector)
• Peso: aprox. 150 g
• Grau de proteção: IP 20
• Montagem: trilho DIN EN 60715
• Software de configuração: SYCON.net
• Conformidade: RoHS = Sim, CE = Sim, UKCA = Sim
• Certificação UL: UL 508 (UL-File No E334100)
• Emissão EMC: CISPR 11 Classe A; Imunidade: EN 61131-2
• ESD (ar): EN 61000-4-2 ±8 kV Critério B; ESD (contato): ±4 kV Critério A
• Burst: EN 61000-4-4 ±2 kV Critério B; Surge (linhas de dados): EN 61000-4-5 ±1 kV Critério B
