Conector de dados NL 51N-DPL

RJ45Ethernetem policarbonato

Visão geral do produto

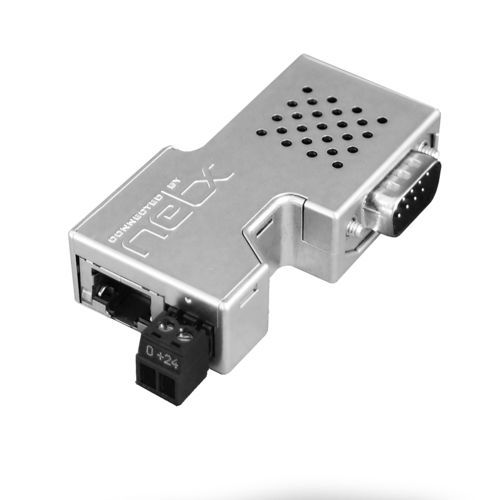

netLINK PROXY NL 51N-DPL é um conector proxy plug-on PROFINET/PROFIBUS que integra um escravo PROFIBUS DP existente numa rede PROFINET. O dispositivo é montado diretamente na interface PROFIBUS DP do escravo e liga-se ao PROFINET através de uma tomada RJ45. No lado PROFINET funciona como um dispositivo E/S padrão e mapeia os dados de processo do escravo como módulos em slots/subslots PROFINET.

Destaques

• Conversão rápida de escravos PROFIBUS DP para dispositivos PROFINET IO
• Montagem plug-on direta na interface PROFIBUS DP
• Suporte completo a alarmes PROFIBUS, diagnóstico e DPV1
• Geração automática de GSDML para facilitar a importação em controladores PROFINET
• Dispositivo certificado que elimina a necessidade de certificação PROFINET pelo cliente

Protocolos suportados

• PROFIBUS DP (escravo)
• PROFINET IO-Device

Instalação e configuração
A comissionamento realiza-se através da porta Ethernet, quer por ligação direta a um PC, quer através de um switch PROFINET em funcionamento. A configuração e o diagnóstico são realizados com a ferramenta SYCON.net baseada em FDT/DTM. Se o ficheiro GSD do escravo não estiver disponível, uma função de varrimento pode identificar automaticamente o dispositivo no PROFIBUS e recuperar os parâmetros de configuração.

Especificações técnicas

• Factor de forma: conector proxy plug-on para montagem directa na interface PROFIBUS DP
• Ligação PROFINET: tomada RJ45
• Alimentação: 24 V (pode ser retirada do escravo DP e ligada ao conector COMBICON de 2 pinos)
• Varrimento automático e geração de GSDML para simplificar a importação em controladores PROFINET
• Suporta alarmes PROFIBUS, diagnóstico e DPV1
• Não requer resistência de terminação externa para curtas distâncias no PROFIBUS

Encomendas e documentação

• Família: netLINK PROXY
• Modelo/referência: NL 51N-DPL
• Uso típico: atualização de escravos PROFIBUS DP existentes para redes PROFINET sem redesenho de dispositivo
• Documentação disponível: guias de instalação, descrição de hardware, fichas técnicas e notas de aplicação
