Visão geral

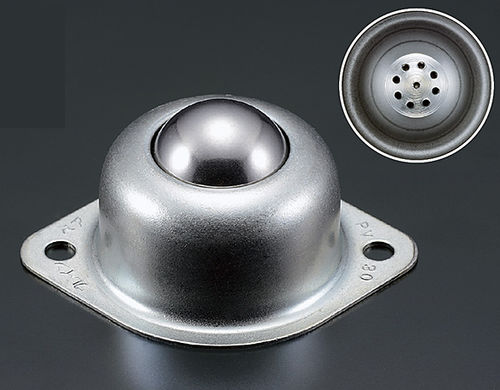

O sistema convencional de transferência por esferas tem uma estrutura propensa a reter poeira no seu interior, causando falhas de rotação em ambientes adversos, tais como debaixo de água (água do mar, água lamacenta), óleo e poeira. O tipo de descarga de poeira do Planeveyor utiliza a superfície esférica original (PAT.P) para criar orifícios/fendas na parte de receção das esferas pequenas e na tampa das esferas, de modo a descarregar a poeira e a água que entram no interior, permitindo uma rotação suave e contínua mesmo em condições severas.
Características principais
- A superfície esférica original (PAT.P) permite a perfuração de múltiplos orifícios de descarga de poeira.
- Descarga a poeira e a água que entram no mecanismo para evitar falhas de rotação.
- Abordagem fundamental diferente das vedações ou de outras contramedidas; baseia-se na descarga interna em vez da exclusão.
Comparação
Convencional (antigo modelo da Atec): Tende a permitir a intrusão de poeira e apresenta desvantagens em ambientes adversos (subaquáticos, com óleo, com poeira).
A superfície esférica original (PAT.P): Expulsa a poeira que entra e demonstra um desempenho fiável em ambientes de funcionamento adversos.
Exemplos de situações de utilização adversas correspondentes ao tipo de descarga de poeira
- Transporte de uma chapa de ferro com escória de laminação
- Transporte de um molde (molde de areia)
- Local de processamento de pedra (jato de areia)
- Máquina de moldagem por pó (movimento do molde)
- Transporte de peças numa máquina de lavagem
- Transporte de peças no processo de corte
- Máquina de moldagem de pó cerâmico (moldagem de fibra de vidro)
Séries / Modelos (resumo)
A série PV-H inclui vários modelos e variantes que abrangem os tipos de moldagem por prensagem e de corte com orifícios de descarga de poeira: PV50H, PV50HS, PV50UH, PV50UHS, PV120H, PV120UFH, PV20BH, PV20BSH, PV50BH, PV50BSH, PV120BH, PV120BSH, PVS20B, PVS20BS, PVS50B, PVS50BS, PVS120B, PVS120BS, PV50FH, PV50FHS, PV120FH, PV120FHS, PV160FH, PV160FHS, PV260FH, PV260FHS, PV400FH, PV400FHS, PV900FH, PV900FHS, PVS50F, PVS50FS, PVS120F, PVS120FS, PVS160FM, PVS160FMS, PVS260FM, PVS260FMS, PVS400FM, PVS400FMS, PVS900FM, PVS900FMS.
Tabelas técnicas
PV50H / PV50HS / PV50UH / PV50UHS
Modelo / Capacidade de carga recomendada / Peso / Sentido de utilização / Esfera principal / Esferas secundárias / Corpo / Tampa / 3D
PV50H / 490 N (50 kgf) / 142 g / Para cima / AÇO / AÇO / SUS304 / Aço inoxidável / (3D disponível)
PV50HS / 490 N (50 kgf) / 134 g / Para cima / SUS440C / SUS440C / SUS304 / SUS304 / (3D disponível)
PV50UH / 490 N (50 kgf) / 136 g / Para cima / AÇO / AÇO / SUS304 / SS / (3D disponível)
PV50UHS / 490 N (50 kgf) / 132 g / Para cima / SUS440C / SUS440C / SUS304 / SUS304 / (3D disponível)
PV120H / PV120UFH
Modelo / Carga nominal estática / Capacidade de carga / Peso / Sentido de utilização / Esfera principal / Esferas secundárias / Corpo / Tampa / CAD
PV120H / 1 960 N (200 kgf) / 1 176 N (120 kgf) / 230 g / Para cima / AÇO / AÇO / SCM415 / SS·SUM / (CAD disponível)
PV120UFH / 1 960 N (200 kgf) / 1 176 N (120 kgf) / 320 g / Para cima / SUJ2 / SUJ2 / SCM415 / SUM / (CAD disponível)
PV20BH / PV20BSH
Modelo / Carga nominal estática / Capacidade de carga / Peso / Sentido de utilização / Esfera principal / Esferas secundárias / Corpo / Tampa / CAD
PV20BH / 784 N (80 kgf) / 196 N (20 kgf) / 48 g / Para cima / SUJ2 / SUJ2 / SCM415 / SUM / (CAD disponível)
PV20BSH / 784 N (80 kgf) / 196 N (20 kgf) / 47 g / Para cima / SUS440C / SUS440C / SUS440C / SUS303 / (CAD disponível)
PV50BH / PV50BSH
Modelo / Carga nominal estática / Capacidade de carga / Peso / Sentido de utilização / Esfera principal / Esferas secundárias / Corpo / Tampa
PV50BH / 1 078 N (110 kgf) / 490 N (50 kgf) / 94 g / Para cima / SUJ2 / SUJ2 / SCM415 / SUM
PV50BSH / 1 078 N (110 kgf) / 490 N (50 kgf) / 92 g / Para cima / SUS440C / SUS440C / SUS440C / SUS303
PV120BH / PV120BSH
Modelo / Carga nominal estática / Capacidade de carga / Peso / Sentido de utilização / Esfera principal / Esferas secundárias / Corpo / Tampa
PV120BH / 1 960 N (200 kgf) / 1 176 N (120 kgf) / 340 g / Para cima / SUJ2 / SUJ2 / SCM415 / SUM
PV120BSH / 1 960 N (200 kgf) / 1 176 N (120 kgf) / 336 g / Para cima / SUS440C / SUS440C / SUS440C / SUS303
Série PVS (tipo parafuso, para baixo)
Modelo / Carga nominal estática / Capacidade de carga / Peso / Sentido de utilização / Esfera principal / Esferas secundárias / Corpo / Tampa
PVS20B / 343 N (35 kgf) / 196 N (20 kgf) / 50 g / Para baixo / SUJ2 / SUJ2 / SCM415 / SUM
PVS20BS / 343 N (35 kgf) / 196 N (20 kgf) / 49 g / Para baixo / SUS440C / SUS440C / SUS440C / SUS303
PVS50B / 588 N (60 kgf) / 490 N (50 kgf) / 98 g / Para baixo / SUJ2 / SUJ2 / SCM415 / SUM
PVS50BS / 588 N (60 kgf) / 490 N (50 kgf) / 96 g / Para baixo / SUS440C / SUS440C / SUS440C / SUS303
PVS120B / 1 470 N (150 kgf) / 1 176 N (120 kgf) / 282 g / Para baixo / SUJ2 / SUJ2 / SCM415 / SUM
PVS120BS / 1 470 N (150 kgf) / 1 176 N (120 kgf) / 280 g / Para baixo / SUS440C / SUS440C / SUS440C / SUS303
Série PV-FH (tipo flange de corte, para cima)
Modelo / Carga nominal estática / Capacidade de carga / Peso / Sentido de utilização / Esfera principal / Esferas secundárias / Corpo / Tampa
PV50FH / 1 078 N (110 kgf) / 490 N (50 kgf) / 109 g / Para cima / SUJ2 / SUJ2 / SCM415 / Al
PV50FHS / 1 078 N (110 kgf) / 490 N (50 kgf) / 108 g / Para cima / SUS440C / SUS440C / SUS440C / Al
PV120FH / 1 960 N (200 kgf) / 1 176 N (120 kgf) / 256 g / Para cima / SUJ2 / SUJ2 / SCM415 / Al
PV120FHS / 1 960 N (200 kgf) / 1 176 N (120 kgf) / 248 g / Para cima / SUS440C / SUS440C / SUS440C / Al
PV160FH / 2 940 N (300 kgf) / 1 568 N (160 kgf) / 494 g / Para cima / SUJ2 / SUJ2 / SCM415 / Al
PV160FHS / 2 940 N (300 kgf) / 1 568 N (160 kgf) / 506 g / Para cima / SUS440C / SUS440C / SUS440C / Al
PV260FH / 3 920 N (400 kgf) / 2 548 N (260 kgf) / 847 g / Para cima / SUJ2 / SUJ2 / SCM415 / Al
PV260FHS / 3 920 N (400 kgf) / 2 548 N (260 kgf) / 870 g / Para cima / SUS440C / SUS440C / SUS440C / Al
PV400FH / 7 840 N (800 kgf) / 3 920 N (400 kgf) / 2 050 g / Para cima / SUJ3 / SUJ2 / SCM415 / Al
PV400FHS / 7 840 N (800 kgf) / 3 920 N (400 kgf) / 2 083 g / Para cima / SUS440C / SUS440C / SUS440C / Al
PV900FH / 17 640 N (1 800 kgf) / 8 820 N (900 kgf) / 5 400 g / Para cima / SUJ3 / SUJ2 / SCM415 / Al
PV900FHS / 17 640 N (1 800 kgf) / 8 820 N (900 kgf) / 5 560 g / Para cima / SUS440C / SUS440C / SUS440C / Al
Série PVS-F (tipo flange de corte, para baixo)
Modelo / Carga nominal estática / Capacidade de carga / Peso / Sentido de utilização / Esfera principal / Esferas secundárias / Corpo / Tampa
PVS50F / 588 N (60 kgf) / 490 N (50 kgf) / 111 g / Para baixo / SUJ2 / SUJ2 / SCM415 / Al
PVS50FS / 588 N (60 kgf) / 490 N (50 kgf) / 110 g / Para baixo / SUS440C / SUS440C / SUS440C / Al
PVS120F / 1 470 N (150 kgf) / 1 176 N (120 kgf) / 260 g / Para baixo / SUJ2 / SUJ2 / SCM415 / Al
PVS120FS / 1 470 N (150 kgf) / 1 176 N (120 kgf) / 252 g / Para baixo / SUS440C / SUS440C / SUS440C / Al
PVS160FM / 2 940 N (300 kgf) / 1 568 N (160 kgf) / 485 g / Para baixo / SUJ2 / SUJ2 / SCM415 / Al
PVS160FMS / 2 940 N (300 kgf) / 1 568 N (160 kgf) / 556 g / Para baixo / SUS440C / SUS440C / SUS440C / Al
PVS260FM / 4 900 N (500 kgf) / 2 548 N (260 kgf) / 872 g / Para baixo / SUJ2 / SUJ2 / SCM415 / Al
PVS260FMS / 4 900 N (500 kgf) / 2 548 N (260 kgf) / 1 002 g / Para baixo / SUS440C / SUS440C / SUS440C / Al
PVS400FM / 8 820 N (900 kgf) / 3 920 N (400 kgf) / 1 599 g / Para baixo / SUJ3 / SUJ2 / SCM415 / Al
PVS400FMS / 8 820 N (900 kgf) / 3 920 N (400 kgf) / 1 620 g / Para baixo / SUS440C / SUS440C / SUS440C / Al
PVS900FM / 18 620 N (1 900 kgf) / 8 820 N (900 kgf) / 5 410 g / Para baixo / SUJ3 / SUJ2 / SCM415 / Al
PVS900FMS / 18 620 N (1 900 kgf) / 8 820 N (900 kgf) / 5 660 g / Para baixo / SUS440C / SUS440C / SUS440C / Al
Características / especificações técnicas
- Patente / Mecanismo: Superfície esférica original (PAT.P)
- Materiais: AÇO, INOX (variantes SUS), RESINA (quando aplicável)
- Conformidade: RoHS indicada para a série
- Sentido de utilização: Tipos para cima (variantes PV-H, PV-BH, PV-FH) e tipos para baixo (variantes PVS-B, PVS-F)
- Intervalos de carga: de aproximadamente 343 N (35 kgf) a 18 620 N (1 900 kgf), dependendo do modelo
- Intervalo de peso: de ~47 g a vários quilogramas, dependendo do modelo
- Aplicações: manuseamento em ambientes empoeirados, húmidos, oleosos, subaquáticos ou abrasivos; transferência de moldes e moldagem a pó; processos de lavagem e corte; processamento de pedra
